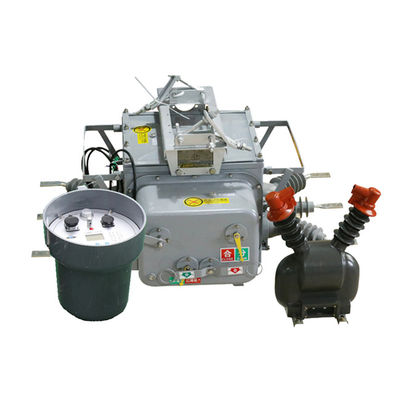

630A 強力な自動真空断路器 180kg AC 50Hz 産業用電気機器の境界断路器
製品説明:
ZW20-12(F) オートマティック真空断路器は,主に農村および都市部の10kVの屋外配送ネットワークで使用するように設計された3相交流50Hzの屋外高電圧スイッチ装置の一種である.負荷電流を処理するために使用されます.超負荷電流,短回路電流,その他同様のシナリオ
断路器は,操作機構,導電回路,隔離システム,密封要素を含むいくつかの部品からなる3相の共通の箱構造を有する.そして貝これらのコンポーネントは,スイッチの効率的かつ安全な動作を確保するために一緒に働きます.
さらに,ZW20-12(F) 断片は,さまざまな配送自動化アプリケーションをサポートするインテリジェントリモート端末を装備し,強化された制御と監視能力を可能にします..
さらに,この断路器の別の変種は,ZW20-12(Z) と呼ばれ,それは屋外のインテリジェント高電圧交流真空断路器です.それはGSM短メッセージ機能を組み込み,テキストメッセージによる通信を可能にする.
さらに,ZW20-12(F) ブレイカーは,分割スイッチコントローラと組み合わせて,屋外分割高電圧AC真のエアブレイカーシステムを形成することができます.この組み合わせは,機能とスライク断片の汎用性を高めるより包括的な制御と保護能力を提供します.
制御装置の特徴:
1. 断路器系は,外部デバイスとの便利な通信とデータ交換を可能にする 485/232 通信インターフェイスで装備できます.光ファイバーやワイヤレス通信技術を利用して 遠隔モニタリングが可能これらの通信オプションは,遠隔地から断路器システムの効率的な監視と制御を可能にします.
2永久的な故障の場合,断路装置は自動で加速を起動します.この機能はスイッチを迅速かつ効果的に起動します.欠陥によるさらなる損傷や危険を防ぐために.
3. 断路器系は,遠隔制御と手動再ロックの両方をサポートし,加速から起動する機能も搭載している. また,再ロックインターロック機能も搭載している.修理後にラインに電力を復元する使用者が,しかし,接地ナイフスイッチを削除することを忘れていた場合自動加速が安全対策として
4.再閉の遅延時間は,再閉の3つの試みすべてに調整できます.この柔軟性は,特定のシステム要件または動作条件に基づいてカスタマイズすることができます.
5断路装置の起動/再閉回路は,誤った操作を防止するように設計されている.この設計は,システムが不必要なまたは不正なトリッピングまたは再閉動作の発生を最小限に抑えながら,実際の故障や異常に正確に反応することを保証します.また,システムの全体的な安全性と信頼性を高めるため,反再閉機能も組み込まれています.
6ゼロシーケンス電流を測定する能力により,保護区域内での故障と,保護区域外からの故障を区別できます.この差異化により,故障の正確な位置を特定し,故障隔離とシステム保護のための適切な措置をとることが可能になります..
7. 断路システムのリモコン・コントロール・トリップ/リロック機能は,誤った操作を防止するように設計されています.この設計は,リモートコマンドのトリッピングまたは再閉が正確かつ信頼性のある実行を保証しますシステム安全や安定を脅かす可能性のある誤りや意図せざる操作のリスクを軽減する.
特徴:
1 強固な防腐能力,高温と低温に対する強い耐久性,燃焼と爆発の危険性がない.
2 完全に閉ざされた構造で,箱はSF6ガスで満たされ,密封が良好で,高温や湿度のある地域に適しています.
接続端末が対応端末に接続され,情報分析のためのインテリジェント制御装置の出力電流と比率が調整できます.
操作メカニズムは新鮮でシンプルで 小さくて軽くて 安全で信頼性の高いものです
5 この 殻 は",エネルギー 貯蔵 庫","点",および"結合"状態 を 顕著 に 示す.
構造:
1マイクロコンピュータベースのリレー保護と監視装置は,断路システムの制御装置として機能します.精密で効率的なリレー保護と監視機能を提供するために,先進的なマイクロコンピュータ技術を使用.
2制御器は,様々な環境条件に耐えるように,強力な耐候性で設計されています.また,凝縮防止装置も装備されています.湿度や湿度のある環境でも信頼性の高い動作を保証する.
3安全で信頼性の高い接続を確立するために,制御器は航空接続器を使用してスイッチボディに接続されます.これらの接続器は高い安定性と耐久性を提供します.制御器とスイッチの間の適切な通信と機能を確保する.
4制御器は優れた接続信頼性を誇っており,信号喪失や障害のリスクを最小限に抑え,高い保護レベルを維持しています.リレーの保護と監視システムの整合性と正確性を確保する.
環境条件:
1 環境気温: -40 °C ~ + 70 °C
2 標高: 3000m以上ではない
3 周囲の空気は,塵,煙,腐食性ガス,蒸気,塩の噴霧によって汚染され得る.汚染レベル: IV級:
4 風速は34m/sを超えない (シリンダーの表面で700Paに相当する).
5 スイッチ装置と制御装置の外側からの振動や地面運動は軽微である.
副システムにおける誘発された電磁気干渉の振幅は1.6kVを超えない.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | ||||||||
| 1 | 定数電圧 | kV | 12 | ||||||||
| 2 | 断裂の保温レベル | 作業頻度 ((乾燥試験/湿度試験) | 48 | ||||||||
| 電撃の電圧試験 (ピーク) | 85 | ||||||||||
| 3 | 断熱レベルから地面/相から相 | 作業頻度 | ドライテスト | 42 | |||||||
| 湿度試験 | 34 | ||||||||||
| 電撃の電圧試験 (ピーク) | 75 | ||||||||||
| 4 | 定位電流 | A について | 6301250 | ||||||||
| 5 | 短回路断断電電量 | kA | 1620 25 | ||||||||
| 6 | 短路断断電の定数断断電時間 | 時数 | 30 | ||||||||
| 7 | 短時間耐電電流 | kA | 1620 25 | ||||||||
| 8 | 短回路の定数持続時間 | S | 4 | ||||||||
| 9 | 短回路閉じる電流 (ピーク) | kA | 40, 50, 63 | ||||||||
| 10 | 定数ピーク 耐電流 | kA | 40, 50, 63 | ||||||||
| 11 | メカニカル寿命 | 時数 | 1000以上 | ||||||||
| 12 | オープニング電流 | 10000 | |||||||||
| 13 | 純重量 | 体重 | 180 | ||||||||
制御装置の技術パラメータ:
| シリアルナンバー | パラメータ | データ | ||||||||
| 1 | ウォーキング入力電圧 | AC220V | ||||||||
| 2 | 入力作業頻度 | 50Hz | ||||||||
| 3 | 入力電圧の許容される電圧変動範囲 | ±20% | ||||||||
| 4 | 装置の総電力消費量 | <10W | ||||||||
| 5 | 進電相のサンプル値 | 60〜600A | ||||||||
| 6 | 低電圧操作の限界値 | 10~140V | ||||||||
| 7 | 電源入力値の許容された取試誤差 | ±5% | ||||||||
| 8 | 超電流保護の遅延時間の値 | 0.1-0.3s | ||||||||
| 9 | ゼロシーケンス電流の設定値 | 0.2-6A | ||||||||
| 10 | 接地行動の遅延時間 | 0〜1200 | ||||||||
