ポール搭載自動真空断路器 630A/1250A インテリジェントアウトドア真空負荷断路スイッチ

ポール搭載自動真空断路器 630A/1250A インテリジェントアウトドア真空負荷断路スイッチ

製品説明:

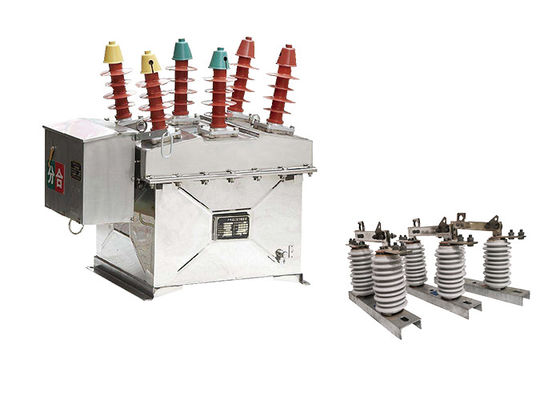

ZW8-12自動真空断路器は国際基準に準拠して設計され,先進技術を用いて製造されています.630Aまでの電流20kAまでの短回路断片電流

断路器は,真空断路器,操作メカニズム,制御システムを含むいくつかの主要な部品で構成されています.電気の電流を中断する責任があるこれは,アーチを防止し,信頼性の高い動作を保証する,真空で動作するように設計されています.

操作メカニズムは,断路器の開閉を担当し,手動または電気操作が可能である.制御システムは,断片を監視し,操作者にフィードバックを提供します断片の状態を監視し,故障を検出することができます.

ZW8-12 柱式断路器は,高度な信頼性と最小限の保守を必要とするように設計されています.それは長い使用寿命があり,厳しい屋外環境に耐えることができます.幅広い用途で使用するのに適している.

特徴:

マイクロコンピュータの保護機能

1速電,限られた時間速電,超電源保護の3段階の電流保護機能があります

2柔軟な設定で,高速と遅いタイミングの特徴を設定できます.

3保護値と遅延を設定できます.

閉じる機能

1最大3回の再閉操作を設定できます.

2ユーザは,再閉作業の数と異なる再閉間隔を自由に選択できます.

3. 再封鎖前の加速,再封鎖後の加速,並列調整選択の機能があります.

ネットワーク再構築機能

1. 低電圧発動ロック,自動再ロック,短期間の再ロックなし,連続的な再ロックなし,低電圧再ロック,自動リセット,待機保護値の短期的なアクティベーションを含む.スタンバイ保護値の継続的なアクティベーション.

2リングネットワークの動作中に,事前に設定された機能に従って,分散された知的な制御が実現できます.

3ネットワークの故障が発生すると 自動的に故障を排除し 故障エリアを隔離し 自動的に電力を転送し 故障のないエリアに電力を戻します

測定機能

1電圧,電流,その他の動作データ,イベント記録を記録します.

FTU関数

1. リモコン制御,テレメトリ,リモートシグナル,リモート調整の4つのリモート機能を達成できます.

2遠隔制御,様々な状態の遠隔モニタリング,様々な測定値とイベント記録の遠隔表示,さまざまなセット値の遠隔調整を含む.

通信インターフェイスとプロトコル

制御器は1つのデータインターフェイスと標準的なリモート通信プロトコルで装備されており,ファイバー,ワイヤード,ワイヤレスなどの様々な通信方法をサポートしています.電源配送自動化システムにおけるリモートターミナルとして機能する.

リモコン制御機能

無線リモコンで装備され,安全かつ信頼性の高い操作で,近距離でリモート開閉操作を実現できます.

バックアップバッテリー

1代替電池で装備され,ACが切れた後も12時間正常動作を保つことができます.

2つの電源切換の保護機能

1. 双重パワー相互制御があり,電源を入れると自動遅延再閉機能と,電源を消すと自動遅延トリップ機能があります.

2電気があるときに閉まらない機能があり,2つのスイッチポジションは相互にロックされています.


構造:

1模具ベースの"度伸縮形状技術: 蓋の上部カバーは,先進的な"度伸縮形状技術を使用して製造されています.高度な機械的強度を保証するIP4X 保護グレード,美学的な外観.この技術は安装も容易にする.さらに,箱は,腐食や腐食に耐える.ステンレス鋼または高品質の鋼板のスプレー処理の間で選択することができます..

2.切断スイッチ (オプション):ZW32-12真空断路器は,選択的な切断スイッチ機能を提供しています.このスイッチは,ZW8スイッチボディユニットに基づいて特別に設計されています.配送ラインのメンテナンス中に便利でよく見える断線点として機能します誤操作を防ぐために,切断スイッチと断路器の間には機械的な接続装置が組み込まれています.これは安全性を向上させ,事故による操作のリスクを最小限に抑える..

状態:

1周りの温度:-40°C~+70°C (平均日間気温は+40°Cを超えない)

2高さ:>1000m (最大3000m)

3周りの湿度:日平均相対湿度95%以上,月間平均相対湿度

4汚染レベル:レベルIV

5最大風速:700Pa (風速35m/sに相当する)

6地震強度 8レベル
