3相 Vcb 屋外 AC 自動真空回路断片 ステンレス鋼 知的コントローラ
製品説明:

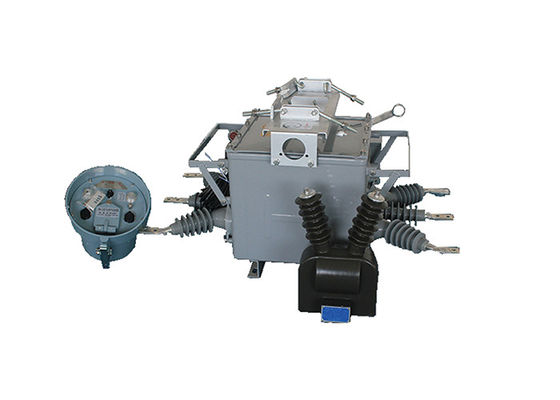

ZW20-12(F) オートマティック真空断路器は,特に農村および都市部の10kV配送ネットワークでの屋外使用のために設計されています.負荷電流などの様々なシナリオを扱うことができる超負荷電流と短回路電流
断路器は,動作機構,導電回路,隔熱システム,密封要素,シェルなどの重要な部品を含む3相の共通の箱構造を備えています.これらの部品は,効率的で安全な断路器の動作を確保するために調和して働きます.
制御および監視能力をさらに強化するために,ZW20-12 ((F) ブレーカーにはインテリジェントリモート端末が装備されています.これらの端末は,配送自動化アプリケーションとの統合を可能にします断路器の遠隔制御とリアルタイムモニタリングを可能にします
ZW20-12(F) バリアントに加えて,ZW20-12(Zと呼ばれる別のオプションが利用可能である.この変形は,GSM短信機能を組み込んだ,屋外のインテリジェント高電圧AC真のエアブレーカーですこの機能はテキストメッセージによる通信を可能にし,スイッチの制御と通信のための追加の手段を提供します.
さらに,ZW20-12(F) ブレイカーは,分割スイッチコントローラと組み合わせて,屋外分割高電圧AC真のエアブレイカーシステムを作成することができます.この組み合わせは,スライク断片の全体的な機能性と汎用性を向上させる総合的な制御と保護機能を提供しています
制御装置の特徴:
1. 485 / 232通信インターフェース,または光ファイバー,ワイヤレスリモコンモニタリングを通じて装備することができます. 加速機能を再ロック:スイッチが重いとき
2. 永久的な障害の場合,自動加速トリッピング
3リモコン制御 / 手動閉じる 起動を加速し,ロック 再閉する: ユーザが線をオーバーホールし,電気を送信した場合,彼は,アースナイフブレーキを外すのを忘れると,旅は加速すべきだ
43回再閉する遅延時間は調整できます.
5トリッピング回路は,誤操作防止の設計を採用し,ジャンプを防止する機能を持っています.
6ゼロシーケンス電流は ゾーン内外で 失敗する可能性があります
7リモコンの開閉は,誤操作を防ぐ設計を採用します.
特徴:
1.ZW20-12(F) オートマティック真空断路器は,汚染に強い耐性を示しています.環境汚染物質の影響に耐えるように設計されています.汚染状態でも信頼性の高い性能を保証するまた,高低温耐性があり,幅広い温度環境で動作できます. さらに,断路器は燃焼や爆発の危険性はありません.総合的な安全性を向上させる.
2完全閉ざされた構造を備えた断路器は,閉ざされた内部にSF6ガスで満たされています.この設計は優れた密封性能を提供します.高温や湿度のある地域での使用に適している密封された箱は,外部要素から内部部品を保護し,最適な性能と長寿を保証します.
3. 断路器は,情報分析のためにインテリジェントコントローラーに電流を出力する電流トランスフォーマー (CT) で装備されています. CTの変換比は調整できます.システムの構成に柔軟性がある接続端末は対応する端末ソケットに簡単に接続され,便利な設置と保守プロセスを容易にする.
4断路器の操作メカニズムは革新的でシンプルで,コンパクトなサイズと軽量な構造をもたらします.この設計は安全で信頼性の高い操作を保証します.機能不全や故障のリスクを最小限に抑えるコンパクトなサイズにより,スペースを節約し,簡単に操作できます.
5切断器の外側には"エネルギー貯蔵" "開いた状態" "閉ざされた状態"の目立つ指示があります.これらの指示は明確な視覚的なヒントを提供します.断路器の動作状態を簡単に識別できるこの視覚的なフィードバックは,運用効率を向上させ,断路器の状態を正確に監視することを保証します.
構造:
1マイクロコンピュータベースのリレー保護と監視装置は,断路システムの制御装置として機能します.精密で効率的なリレー保護と監視機能を提供するために,先進的なマイクロコンピュータ技術を使用.
2制御器は,様々な環境条件に耐えるように,強力な耐候性で設計されています.また,凝縮防止装置も装備されています.湿度や湿度のある環境でも信頼性の高い動作を保証する.
3安全で信頼性の高い接続を確立するために,制御器は航空接続器を使用してスイッチボディに接続されます.これらの接続器は高い安定性と耐久性を提供します.制御器とスイッチの間の適切な通信と機能を確保する.
4制御器は優れた接続信頼性を誇っており,信号喪失や障害のリスクを最小限に抑え,高い保護レベルを維持しています.リレーの保護と監視システムの整合性と正確性を確保する.
環境条件:
1標高2000メートル
2室外温度: -30°C~+55°C
最大の年間平均気温は20°C
最大日平均気温は30°C
3比較的湿度: 95% (25°C)
4地震容量:地表加速0.3g
垂直加速 0.15g
3つのシナス波で作用している間
安全性要因 167
5. 地震強度は,7度
6最大日間気温差:25°C
7設置場所:屋外,10kVの空気線,利用者の責任の境界点
8接地方法:中立点が触れない,弧圧縮コイル接地と低抵抗接地
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | ||||||||
| 1 | 定数電圧 | kV | 12 | ||||||||
| 2 | 断裂の保温レベル | 作業頻度 ((乾燥試験/湿度試験) | 48 | ||||||||
| 電撃の電圧試験 (ピーク) | 85 | ||||||||||
| 3 | 断熱レベルから地面/相から相 | 作業頻度 | ドライテスト | 42 | |||||||
| 湿度試験 | 34 | ||||||||||
| 電撃の電圧試験 (ピーク) | 75 | ||||||||||
| 4 | 定位電流 | A について | 6301250 | ||||||||
| 5 | 短回路断断電電量 | kA | 1620 25 | ||||||||
| 6 | 短路断断電の定数断断電時間 | 時数 | 30 | ||||||||
| 7 | 短時間耐電電流 | kA | 1620 25 | ||||||||
| 8 | 短回路の定数持続時間 | S | 4 | ||||||||
| 9 | 短回路閉じる電流 (ピーク) | kA | 40, 50, 63 | ||||||||
| 10 | 定数ピーク 耐電流 | kA | 40, 50, 63 | ||||||||
| 11 | メカニカル寿命 | 時数 | 1000以上 | ||||||||
| 12 | オープニング電流 | 10000 | |||||||||
| 13 | 純重量 | 体重 | 180 | ||||||||
制御装置の技術パラメータ:
| シリアルナンバー | パラメータ | データ | ||||||||
| 1 | ウォーキング入力電圧 | AC220V | ||||||||
| 2 | 入力作業頻度 | 50Hz | ||||||||
| 3 | 入力電圧の許容される電圧変動範囲 | ±20% | ||||||||
| 4 | 装置の総電力消費量 | <10W | ||||||||
| 5 | 進電相のサンプル値 | 60〜600A | ||||||||
| 6 | 低電圧操作の限界値 | 10~140V | ||||||||
| 7 | 電源入力値の許容された取試誤差 | ±5% | ||||||||
| 8 | 超電流保護の遅延時間の値 | 0.1-0.3s | ||||||||
| 9 | ゼロシーケンス電流の設定値 | 0.2-6A | ||||||||
| 10 | 接地行動の遅延時間 | 0〜1200 | ||||||||
