製品説明:

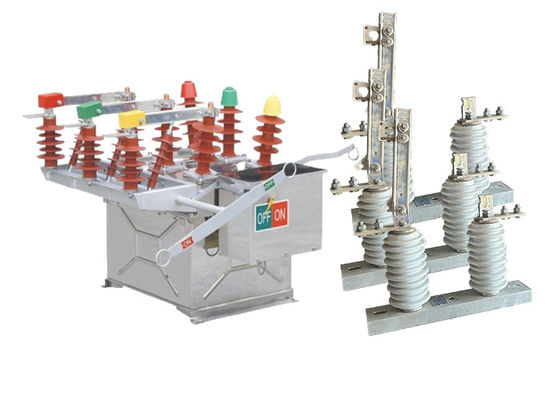

ZW8-12屋外高電圧交流真空断路器は,電源伝送・配送システムで一般的に使用される電気スイッチ装置の一種である.室外環境で動作するように設計され,最大電圧は12kVで周波数は50Hzです..

ZW8-12 断路器の主な機能は,過負荷または短回路故障の場合,電流の流れを中断することです.これは,下流の電気機器を損傷から保護し,停電を防ぐのに役立ちます.

ZW8-12 断路器は,特に10kVで動作する都市および農村電力網の配送システムで使用するのに適しています.それは,長年にわたって電力業界で広く使用されている成熟した信頼性の高い製品です.

ZW8-12 断路器の主要な利点の1つは,真空断路器を使用することです.真空 断断器 は 電流 を 切断 する 際 に 高い 効率 を 発揮 し,長寿 と 低 保守 要求 と し て 知ら れ て いる電力配送システムのための費用対効果の高い信頼性の高いソリューションです

GW9-10 屋外切断スイッチは高電圧電源伝送・配送システムにおいて重要な役割を果たします.特別に設計され,電源から電路を切り離し,保守または修理のために設計されています.システム上の作業を行う労働者の安全を確保する.

外部切断スイッチの主な機能は電源から回路を隔離することです.スイッチの刃や接触の開閉を制御する回転ポールを通して達成されます. 棒を回すことで,刃は接続または解除され,効果的に回路を接続または切断することができます.この手動操作は,スイッチの状態の可視的な指示を提供します.操作者が簡単に電源が充電されているか消されているかを判断できるようにする.

高電圧システムでは,操作者の安全性は極めて重要です.したがって,屋外切断スイッチのポールは,通常,導電性のない材料で作られています.ガラス繊維や複合材料などこの材料の選択により,スイッチ操作中に操作者が電気ショックから保護されるため,スイッチはシステム内の高電圧に対して隔離を保証します.

外部脱線スイッチは,制御する回路の電圧と電流評価に対応するために,さまざまな設計とサイズで利用できます.容易 に アクセス し,操作 する ため,通常,屋外 の 柱 や 構造 に 設置 さ れ て い ます断路器やファイューズなどの他の保護装置と併用すると,切断スイッチは,隔離と保護の手段を提供することで,電気システムの全体的な安全性と信頼性に貢献します..

GW9-10シリーズの隔離スイッチを真空断路器で使用できる場合の使用のダブル効果.

特徴:

1.ZW8-12屋外高電圧交流真空断路器は,空気とエポキシ樹脂複合物隔熱の両方に設計された内部隔熱で,汚染防止能力を強化しています.この 隔熱 システム は,回路 断断器 を 環境 汚染 物質 から 保護 する こと に 役立ち ます汚染された環境や厳しい環境でも,信頼性の高い動作を保証します.

2ZW8-12 断路器は,ミサイルエネルギー貯蔵操作メカニズムを装備しています.このメカニズムでは,貯蔵されたエネルギーを使って断路器を効率的に操作します.迅速かつ信頼性の高い切り替え操作を可能にしますミサイルのエネルギー貯蔵メカニズムは サーキットブレーカーの全体的な性能と信頼性を向上させます

3.ZW8-12の断路器は,外部PT (ポテンシャルトランスフォーマー) とともに,片側 (左側) または両側分離スイッチで構成できます.この柔軟性により,特定のシステム要件に基づいて,多様なインストールオプションが可能です.片側または両側分離スイッチは,電源システムから断路器を簡単に隔離することを可能にし,外部のPTは正確な電圧測定とモニタリングを促進します.


コロケーション:

屋外真空断路器と屋外高電圧断絶隔離器の関係は,電気システムにおける互いを補完する役割にあります.

電気回路中断:真空回路断片は,通常の動作中または故障の場合,電気回路中断をします.流れを断ち切る主要な手段として機能します対照的に,切断隔離器は,保守または修理作業中に電源から回路を隔離するために使用されます.物理的に回路を開くことで,安全の追加の層を提供します.

協調: 高電圧 電源 システム で は,真空 断路器 と 断路器 は,しばしば 協調 し て 働い て い ます.電流の流れを中断するために故障を検出し,トリッピングする責任があります切断隔離器は,電路を物理的に隔離し,切断の可視的な兆候を提供するために使用されます.

安全と保守: 断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断切断隔離装置は,回路を開き,見える空気の隙間を提供するために操作されます.この装置は,電源を消し,安全で動作できるようにします. 一方,真空断路器は,通常の動作と故障の場合でもシステムを保護します.

構造:

1.真空中断器:真空中断器は断路器の心臓部である.それは真空室内に密閉された固定接触と移動可能な接触から成ります.断路器が動作するとき,接触者は分離し,弧を作り出す.真空断路器の役割は弧を消し,電流の信頼性の高い中断を提供します.

2操作メカニズム: 断路器は,接触口を開閉する操作メカニズムを備えています.スプリングメカニズムなどの様々なメカニズムを使用できます.水力装置電気磁気操作メカニズムは,スムーズかつ信頼性の高い断路器の動作を保証します.

3隔熱封筒: 断路器は隔熱封筒に設置されており,湿気,塵,汚染物質などの外部要因から保護されます.壁は,通常,要求される介電強度と隔熱特性を維持するために高品質の隔熱材料で作られています..

4制御・保護システム:ZW8-12の断路器には,その動作を監視・制御するための制御・保護システムが組み込まれています.このシステムは,さまざまなセンサー,リレー,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源異常状態を検出する制御装置信号入力を与え,スイッチの開閉を開始します.

5接続端末: 断路器には,電源ケーブルやバスバー,電源電源電源電源,電源電源電源,電源電源電源,電源電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電,電,電,電,電,電,電,電,電,電,電流を断路器を通すようにする.

6補助部品と制御部品: 機能強化のために,補助部品と制御部品が断路器に追加されることがあります.これらは補助スイッチを含むことができます.電圧トランスフォーマー電気パラメータの監視,測定,制御に必要な電流トランスフォーマー,その他のアクセサリー.

利点:

1. これはCT23型スプリングエネルギー貯蔵操作メカニズムを装備しています. エネルギー貯蔵,開閉はモーターまたは手動で達成できます.

2.ZW8-12GはZW8-12ブレーカーと分離器から構成され,組み合わせブレーカーと呼ばれるもので,セクションライザーとして使用できます.

3断片器の構造は,タンクに組み立てられた3相,金属タンクに閉じ込められた3相真空弧消し室,各相間と各相間の隔離材料はSMCで作られています.

4信頼性の高い性能と 高い隔熱強度

適用:

1電力配送: 電気配送システムでは,配送トランスフォーマー,フィッダー,その他の機器を切り替えて保護するために,屋外真空断路器が広く使用されています.常 に 屋外 の 柱 に 設置 さ れ て いる変電台とスイッチ装置

2電力事業の規模での再生可能エネルギー: 電力事業の規模での再生可能エネルギープロジェクト,例えば風力発電所や太陽光発電所では,インバーターやその他の機器の切り替えと保護のために,屋外真空断路器が使用されます..

3鉄道システム: 電気機器の切り替えと保護のために,信号システムや鉄道インフラなどの鉄道システムで使用される屋外真空断路器.

4鉱山作業:外部の真空断路器は,外部の厳しい環境で電気機器を切り替えて保護するために,鉱山作業で使用されます.

5石油・ガス産業: 石油・ガス産業では,ポンプ,圧縮機,パイプラインなどの電気機器を切り替えて保護するために,屋外真空断路器を使用しています.

技術パラメータ:

ZW8-12


GW9-10
