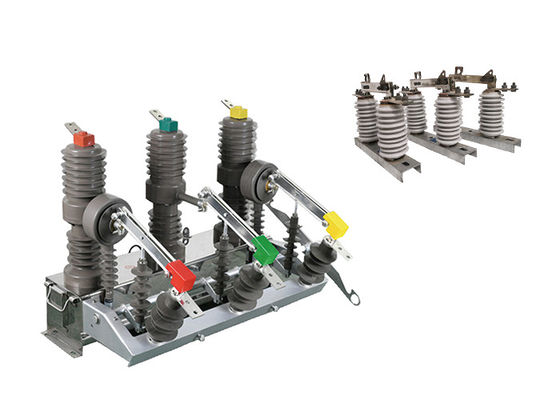

ZW32 12kV HV自動真空断路器 電動交流 隔離スイッチとマッチングするインテリジェント境界線
製品説明:
ZW32シリーズの自動真空断路器は,3相AC50HZ屋外配送設備の定位電圧で,定位電流は630A~1250A,短電流は20kAです.主に電流を充電するために使われました切断と近開いた電気システムを使用する.産業と鉱山を設立する企業に適しており,その目的はシステムを保護し制御することであり,農村部といくつかの頻繁な運営場所に適合しやすい..
コントローラー紹介
1. 485 / 232通信インターフェイス,または光ファイバー,無線リモコンモニタリングを通じて; 再びロックした後加速機能;スイッチが重いとき,恒久的な欠陥の場合,自動加速のトリッピング;
2リモート/マニュアルで閉めるとトリッピングが加速し,また閉めると再閉します. ユーザは線を修理した後,電力を送ります. 接続スイッチを外すのを忘れた場合,トリッピングを加速する必要があります.
33回再閉遅延時間を調整できます.
4. ジャンプ閉鎖回路は,誤操作防止設計を採用し,ジャンプ防止機能を持っています.
5ゼロシーケンスの電流は,ゾーン内の断層とゾーン外の断層を区別できる.
6リモコンのスイッチは誤操作を防ぐように設計されています.
特徴:
1密封性能の高い3相柱型完全閉ざされた構造物
A. 安定した信頼性の高い破裂性能,燃焼や爆発の危険性がない. メンテナンスなし,サイズが小さく,軽量で,使用寿命が長い.
B. 湿度や露防性の高い性能,特に寒冷または湿った地域での使用に適しています.
C. 絶縁性能が良し,高温耐性,UV耐性,老化耐性のある輸入材料.
2効率的で信頼性の高い小型化されたスプリング操作機構
A. エネルギー貯蔵モーターは,開閉作業の電力消費量が低く,メカニズムはより少ない部品で直接伝送方法を採用し,高い信頼性を有します.
B. 操作メカニズムは,腐蝕を効果的に防止し,メカニズムの信頼性を向上させるために,密閉された箱に置かれます.
3便利で柔軟な制御と自由組み合わせの性能
A. ブレーキを手動で操作したり,開閉を電気で操作したり,遠隔操作もできます.
B. 配送自動化のためにインテリジェントコントローラとペアリングしたり,自動再閉器またはセクションライザーを形成するために再閉器コントローラと組み合わせることができます.
C. 過電流または短回路保護のために,二相または三相電流トランスフォーマーを装備することができる.
D. インテリジェントコントローラに電流取得信号を供給し,ユーザの要求に応じて電流計変圧器を装備することができる.
E. 内部に誤操作防止装置を搭載した3相互鎖隔離スイッチを装備できる.簡単に保守するために,電圧阻害器の柱隔熱器で設置することもできます.
利点:
1コンパクトな設計:ZW32-12真空断路器は,電気装置におけるスペースの効率的な利用を可能にする小さなサイズで設計されています.その コンパクト な 設計 に よれ ば,空間 が 限ら れ た 施設 に 適し ます例えばコンパクトなサブステーションやスイッチ装置の部屋など.
2軽量構造: ZW32-12 断路器は軽量材料を使用して構築されており,全体的な重量を削減します.この軽量構造により,操作,輸送が容易になります.,設置と保守の過程で必要な物理的労力を最小限に抑える.
3メンテナンスのない動作: ZW32-12 真空断路器は,メンテナンスのない動作のために設計されています.弧消し介材の定期的な保守や交換を必要としないこの機能により,定期的な保守作業の必要性が減り,時間と資源が節約されます.
4. 凝縮防止対策: ZW32-12 断路器には,設備内での水分蓄積と凝縮防止のための凝縮防止対策が組み込まれています.これらの措置には,水分耐性のある材料の使用が含まれます.湿気のある環境でも信頼性の高い動作を保証する密封技術と換気システム
5不利な天候と汚い環境への耐性: ZW32-12 断路器は,不利な天候条件と汚い環境に耐えるように設計されています.頑丈 な 材料 と 防水 材 を 用い て 造ら れ て い ます電気断路器の信頼性や性能を保証します. 挑戦的な屋外や産業環境でもです.
適用:
1再生可能エネルギーシステム:ZW32-12真空断路器は,太陽光発電所や風力発電所などの再生可能エネルギーシステムで一般的に使用されています.再生可能エネルギー源から発生する電力の配給の保護と制御を図るシステムの効率的かつ信頼性の高い運用を保証する.
2データセンター:データセンターの需要が増えつつあり,真空断路器は重要な電気インフラを保護する上で重要な役割を果たしています.データセンター内の電力配送システムを保護します障害による潜在的な損傷を防止し,敏感な機器の電源供給を不中断にします.
3病院と医療施設:ZW32-12真空断路器は,病院と医療施設で電気システムと医療機器を保護するために使用されます.信頼性の高い回路中断と潜在的な危険から保護緊急医療サービスの継続的な運営を保証します
4商業用および住宅用建物:真空断路器は,電気配送および保護のために商業用および住宅用建物で使用されます.電気システムの安全性を保証します過剰負荷やショートサーキットを防止し,電気火災のリスクを最小限に抑える.
5鉄道システム:ZW32-12真空断路器は,信号システム,牽引電源,電動装置の保護と制御のために鉄道システムでも使用されます.そしてサブステーション鉄道インフラストラクチャの安全かつ信頼性の高い運用を保証し,システムの全体的な効率性と性能に貢献します.
6石油・ガス産業:真空断路器は,石油・ガス産業で,精製工場,パイプライン,オフショアプラットフォームの電気機器を保護するために使用されます.危険な環境での安全な操作を保証し,潜在的な電気障害から保護します.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定数電圧 | kV | 12 | |||||||||
| 2 | 断裂の保温レベル | 作業頻度 ((乾燥試験/湿度試験) | 48 | |||||||||
| 電撃の電圧試験 (ピーク) | 85 | |||||||||||
| 3 | 断熱レベルから地面/相から相 | 作業頻度 | ドライテスト | 42 | ||||||||
| 湿度試験 | 34 | |||||||||||
| 電撃の電圧試験 (ピーク) | 75 | |||||||||||
| 4 | 定位電流 | A について | 630 | |||||||||
| 5 | 定数熱安定電流 (有効値) | kA | 20 | |||||||||
| 6 | 短回路断断電の定数電流 (有効値) | 25 | ||||||||||
| 7 | 熱安定時間 | s | 4 | |||||||||
| 8 | 座標短路閉電流 (ピーク) | kA | 63 | |||||||||
| 9 | 定数動力安定電流 (ピーク) | |||||||||||
| 10 | メカニカル寿命 | 時数 | 10000 | |||||||||
| 11 | オープニング電流 | 1000 | ||||||||||
| 12 | 周囲の気温 | 最高温度 | °C | -55歳 | ||||||||
| 最低温度 | +60 | |||||||||||
| 最大日間の温度差 | K | ≤25 | ||||||||||
| 13 | 高さ | m | ≤2500 | |||||||||
| 14 | 湿度 | 日平均相対湿度 | % | ≤95 | ||||||||
| 月間相対湿度平均 | ≤90 | |||||||||||
| 15 | 耐震能力 | 横軸加速 | g | 0.25 | ||||||||
| 地上垂直加速 | 0.125 | |||||||||||
| 安全性要因 | / | 1.67 | ||||||||||
| 16 | 風速 | m/s | ≤35 | |||||||||
| 17 | 氷の厚さ | mm | ≤20 | |||||||||
断片を使用するときに使用する効果を倍増しますd 隔離切断器で
