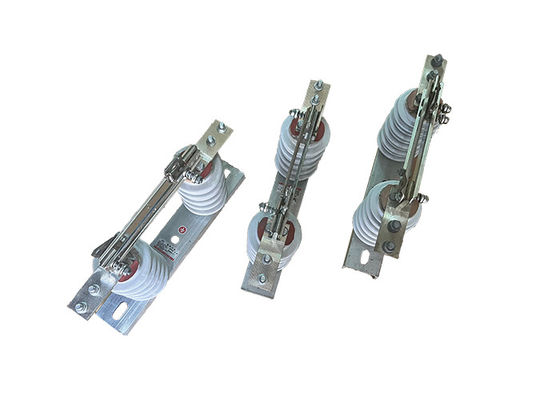

電気隔離 高電圧切断スイッチ 切断または接続のためのスイッチ 630A フックスティック切断スイッチ
製品説明:
高電圧切断スイッチは,電気ネットワークまたはシステムの特定のセクションを他のシステムから隔離するために特別に設計された電気装置である.これは,通常,システムの保守または修理作業を容易にするために行われます.このスイッチは,通常高電圧電源伝送および配送システムで使用されます.
スイッチは,正常な動作条件下でも,故障や過電などの異常な条件下でも開閉するように設計されています.スイッチが開いているとき,システムの一部をネットワークの他の部分から物理的に切り離します電気の流れを阻害する
構造:
記述される製品は,ベース (プレート),ポスト・アイソレーター,導電部分,およびインターロック装置から構成される.ナイフはボルトを通してダイナミック接触ナイフヘッドにインストールされ,静的接触ヘッドと別々に接続されています圧縮スプリングの圧力によって両側が良好な接触状態を維持されます.温度上昇を減らし,熱散の表面を増加させるこれはナイフの機械的強さを高め,短回路に対して動力的に熱的に安定させます.
コンタクトナイフの回転しない端に設置された相互ロック部品と,コンタクトナイフの静的ロックフックが開口ロック装置を構成する.ブレーキが閉じると,装置は自動ロック,ブレーキナイフが自重または電気力の作用によって落ちないようにします.これは原因なしにブレーキが開く可能性があります.
この製品は,電力の送電・配送システムで一般的に使用され,電力のネットワークの適切な機能を確保する上で重要な役割を果たします.これらのスイッチで作業する際には,適切な安全手順を遵守する必要があります.訓練を受けた人材のみが操作・保守を許可されるべきです.
状態:
1設置する最高高度は1000mを超えてはならない.
2周囲の気温は+40°Cを超えてはならないし,一般の地域では -30°Cを下回らない.パラモス地域では -40°Cを下回らない.
3風圧は風速34m/sに相当する700Paを超えてはならない.
4隔離装置は 8度強度の地震に耐えられるはずです
5. 隔離装置は,頻繁に激しい振動がない場所に設置する必要があります.
6普通のタイプの隔離器は,ガス,煙,化学堆積,塩噴霧霧,塵,隔離器の隔離と伝導能力を深刻に影響する他の爆発性および腐食性のある材料.
7汚染防止型隔離装置は,非常に汚れた伝導領域で使用するのに適していますが,爆発物や火を起こす材料が含まれる領域には設置してはならない.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定位電圧 | kV | 12 | |||||||||
| 2 | 定位電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | A について | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 1250 | |||||||||||
| 3 | 4s 短時間耐電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 80 | |||||||||||
| 4 | 定位隔熱レベル | 雷波 抵抗電圧 (ピーク) | 極から地球へ (ポジティブとネガティブ) |
kV | 75 | |||||||
| 骨折 (ポジティブとネガティブ) |
85 | |||||||||||
| 工業用周波数 抵抗電圧 (一分) (実価) |
乾燥試験/湿度試験 | 極から地球へ | 42 (乾燥した) 34 (湿) |
|||||||||
| 骨折 | 48 (乾燥) | |||||||||||
| 48 (乾燥) | ||||||||||||
| 48 (乾燥) 40 (湿) |
||||||||||||
| 5 | 主回路抵抗 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | メカニカルライフタイム | 時数 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
