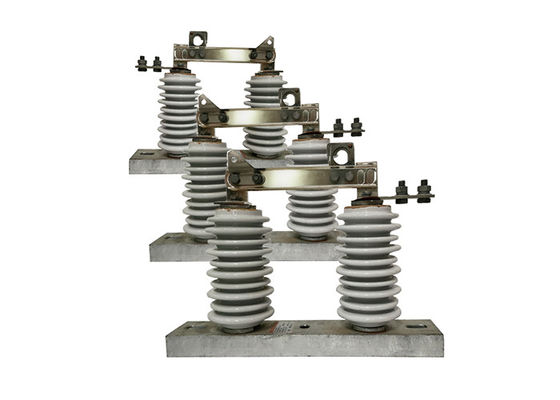

GW9-10シリーズ 屋外高電圧切断スイッチ 1250A 断路器で使用される真空負荷切断スイッチ
製品説明:
GW9-10シリーズ高電圧切断スイッチは,高電圧電源システムで使用される電気スイッチで,システムの部分をシステムの残りの部分から隔離または切断する.高電圧と電流条件下で動作するように設計され,主に保守に使用されます.修理や緊急事態に
スイッチは,手動またはモーター化アクチュエータなどのメカニズムによって開閉できるコンタクトのセットで構成されています.スイッチが閉じると,システムを通る電流を可能にします電気の電流が切断され システムは切断されます
適用:
1 サブステーションの隔離:サブステーションでは,高電圧切断スイッチを使用して, トランスフォーマー,断路器,その他の機器を電源システムから接続し,保守または修理に使用します.
2 トランスミッションラインの隔離:高電圧切断スイッチは,高電圧送電線の部分を保守,修理,または緊急時の電流を防止するために使用されます.
3 コンダッシターバンク切換:コンデンサータバンクを持つ電源システムでは,電圧バンクを電源システムから接続解除または修理するために高電圧脱線スイッチを使用する.
4 負荷流出:過負荷や他の緊急事態の場合,電源システムの特定のセクションを切り離して負荷を落とすため,高圧切断スイッチを使用することができます.
5 断片隔離:高電圧切断スイッチは,設備の損傷を防止し,電源の継続性を確保するために,電源システムの欠陥セクションを隔離するために使用されます.
条件:
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定位電圧 | kV | 12 | |||||||||
| 2 | 定位電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | A について | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 1250 | |||||||||||
| 3 | 4s 短時間耐電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 80 | |||||||||||
| 4 | 定位隔熱レベル | 雷波 抵抗電圧 (ピーク) | 極から地球へ (ポジティブとネガティブ) |
kV | 75 | |||||||
| 骨折 (ポジティブとネガティブ) |
85 | |||||||||||
| 工業用周波数 抵抗電圧 (一分) (実価) |
乾燥試験/湿度試験 | 極から地球へ | 42 (乾燥した) 34 (湿) |
|||||||||
| 骨折 | 48 (乾燥) | |||||||||||
| 48 (乾燥) | ||||||||||||
| 48 (乾燥) 40 (湿) |
||||||||||||
| 5 | 主回路抵抗 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | メカニカルライフタイム | 時数 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
