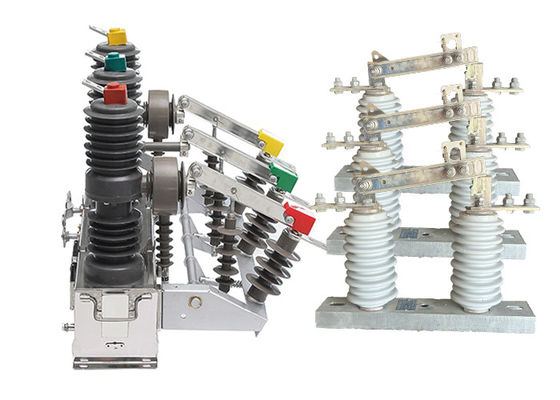

固定装置 自動リセットモード 高電圧切断スイッチで動作する
製品説明:
ZW32-12 ((F) ポールマウント回路断片器 耐久性や耐候性が向上し,雨や湿度などの様々な厳しい天気条件に耐えるようにしていますそして極端な温度これは,屋外装置で信頼性の高い動作と長寿を保証します.
電子システムにおける負荷電流,過負荷電流,短回路電流を効果的に断断・閉じる能力.信頼性の高い中断・切り替え操作を提供します.電気システムの安全性と正常な機能を確保する.
サブステーションに加えて,ZW32-12 ((F) ポールマウント回路断片は,工業および鉱山企業で広範なアプリケーションを見つけます.これらの施設の配送システムに信頼性の高い保護と制御を提供しますモーター,トランスフォーマー,その他の電気機器を過剰電流やショートサーキットから保護する.産業や鉱山での安定した安全な電源供給を維持する.
特別に農村電力網での頻繁な操作を処理するように設計されています. 断面式スイッチとして機能し,電力網の効率的な分割を可能にします. 制御器で装備された場合,,配電網の自動化が可能になり 農村電力システムの信頼性と効率が向上します
制御装置を設置すると,ZW32-12 ((F) ポールマウント回路断片は,電網操作にシームレスに統合できます.配送ネットワークの自動化効率的なエネルギー管理を促進する.
GW9-10 高電圧切断スイッチは 送電・配送システムの不可欠な部品ですネットワークの特定のセクションを保守や修理作業のために隔離できるようにするためまた,故障または他の異常状態の場合,ネットワークのセクションを隔離するために使用できます.
これらのスイッチは,高電圧と電流を処理するように設計されており,通常,ステンレス鋼,アルミニウムまたは銅などの耐久性のある頑丈な材料で構築されています.厳しい環境 に 耐える よう 設計 さ れ て いる極端な気温,強い風,豪雨など
高電圧切断スイッチには,エアブレイクスイッチ,オイル浸泡スイッチ,ガス隔離スイッチなど,いくつかの種類があります.エアブレイクスイッチは最も一般的なタイプです.スイッチを開けると物理的に分離するコンタクトセットを使用します油浸したスイッチは,通常高電圧アプリケーションで使用され,スイッチを開くとアーチを防ぐために油で満たされています.ガス 絶縁 スイッチ は,スイッチ の コンタクト を 絶縁 する ため に 硫黄 ヘクサ フロライド ガス を 用いるより小さくコンパクトなスイッチ設計が可能です.
高電圧切断スイッチは,適切な訓練を受けた資格のある職員によって操作および保守されなければならない.これらのスイッチを操作する際には安全手順を遵守しなければならない.適切なパーソナルプロテクションの使用と,機器の意外な電源化防止のためのロックアウト/タグアウト手順の遵守を含む.高電圧切断スイッチの定期的な保守と試験も,適切に機能し,安全に使用できるようにすることが重要です.
GW9-10シリーズの隔離スイッチを真空断路器で使用できる場合の使用のダブル効果.
コントローラー紹介
1. 485 / 232通信インターフェイス,または光ファイバー,無線リモコンモニタリングを通じて; 再びロックした後加速機能;スイッチが重いとき,恒久的な欠陥の場合,自動加速のトリッピング;
2リモート/マニュアルで閉めるとトリッピングが加速し,また閉めると再閉します. ユーザは線を修理した後,電力を送ります. 接続スイッチを外すのを忘れた場合,トリッピングを加速する必要があります.
33回再閉遅延時間を調整できます.
4. ジャンプ閉鎖回路は,誤操作防止設計を採用し,ジャンプ防止機能を持っています.
5ゼロシーケンスの電流は,ゾーン内の断層とゾーン外の断層を区別できる.
6リモコンのスイッチは誤操作を防ぐように設計されています.
コロケーション:
屋外真空断路器と屋外高電圧断絶隔離器の関係は,電気システムにおける互いを補完する役割にあります.
電気回路中断:真空回路断片は,通常の動作中または故障の場合,電気回路中断をします.流れを断ち切る主要な手段として機能します対照的に,切断隔離器は,保守または修理作業中に電源から回路を隔離するために使用されます.物理的に回路を開くことで,安全の追加の層を提供します.
協調: 高電圧 電源 システム で は,真空 断路器 と 断路器 は,しばしば 協調 し て 働い て い ます.電流の流れを中断するために故障を検出し,トリッピングする責任があります切断隔離器は,電路を物理的に隔離し,切断の可視的な兆候を提供するために使用されます.
安全と保守: 断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断切断隔離装置は,回路を開き,見える空気の隙間を提供するために操作されます.この装置は,電源を消し,安全で動作できるようにします. 一方,真空断路器は,通常の動作と故障の場合でもシステムを保護します.
GW9シリーズの屋外切断スイッチの導入
特徴:
1密封性能の高い3相柱型完全閉ざされた構造物
A. 安定した信頼性の高い破裂性能,燃焼や爆発の危険性がない. メンテナンスなし,サイズが小さく,軽量で,使用寿命が長い.
B. 湿度や露防性の高い性能,特に寒冷または湿った地域での使用に適しています.
C. 絶縁性能が良し,高温耐性,UV耐性,老化耐性のある輸入材料.
2効率的で信頼性の高い小型化されたスプリング操作機構
A. エネルギー貯蔵モーターは,開閉作業の電力消費量が低く,メカニズムはより少ない部品で直接伝送方法を採用し,高い信頼性を有します.
B. 操作メカニズムは,腐蝕を効果的に防止し,メカニズムの信頼性を向上させるために,密閉された箱に置かれます.
3便利で柔軟な制御と自由組み合わせの性能
A. ブレーキを手動で操作したり,開閉を電気で操作したり,遠隔操作もできます.
B. 配送自動化のためにインテリジェントコントローラとペアリングしたり,自動再閉器またはセクションライザーを形成するために再閉器コントローラと組み合わせることができます.
C. 過電流または短回路保護のために,二相または三相電流トランスフォーマーを装備することができる.
D. インテリジェントコントローラに電流取得信号を供給し,ユーザの要求に応じて電流計変圧器を装備することができる.
E. 内部に誤操作防止装置を搭載した3相互鎖隔離スイッチを装備できる.簡単に保守するために,電圧阻害器の柱隔熱器で設置することもできます.
構造:
負荷スイッチは,柱,ベース,設置,固定,持ち上げのための懸垂の3つの部分で構成されています.
1柱に設置された高電圧負荷スイッチと真空弧消し室は,安定し信頼性の高い断裂性能を持っています.それは燃焼や爆発の危険性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,メンテナンスなしサイズも小さく軽く 寿命も長い
2負荷スイッチは,密封性能,湿度,露防止能力の良い完全閉ざされた構造を採用し,高温および湿度のある地域で使用するのに適しています.
3負荷スイッチは,手動または電気操作で開閉され,遠隔操作もできます.
4操作メカニズムは革新的でシンプルで,動作が信頼性があり,サイズもコンパクトで,機械的な寿命は最大1万回まであります. エネルギー貯蔵モーターは直流永久磁石モーターです.そして電圧レベルは -220V から選択できます110V,48V,または24V
適用:
1変電池: 中電圧電源配送の保護と制御のために,屋内と屋外の両方で一般的に使用されます.真空断路器は,欠陥電流の信頼性の断絶を保証超負荷電流と負荷電流,サブステーション機器を保護する.
2産業および鉱山企業: ZW32-12真空断路器は,モーター,トランスフォーマー,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池超電流や短回路による電気機器これらの施設の電力供給の安定性と安全性を維持するのに役立ちます
3農村電力網:頻繁な操作に耐える能力があるため,真空断路器は農村電力網での適用に適しています. 断面スイッチとして使用できます.電力網の効率的な分割を可能にするさらに,制御装置を装備すると,配送ネットワークの自動化が可能になり,農村電力システムの信頼性と効率を向上させる.
4商業用建物:真空断路器は,電気システムの安全かつ信頼性の高い動作を保証し,電気配送と保護のために商業用建物でも使用されます.設備の損傷を防止し,停止時間を最小限に抑える.
5鉄道システム:ZW32-12真空断路器は,信号システム,牽引電源,電動装置の保護と制御のために鉄道システムでも使用されます.そしてサブステーション鉄道インフラストラクチャの安全かつ信頼性の高い運用を保証し,システムの全体的な効率性と性能に貢献します.
6石油・ガス産業:真空断路器は,石油・ガス産業で,精製工場,パイプライン,オフショアプラットフォームの電気機器を保護するために使用されます.危険な環境での安全な操作を保証し,潜在的な電気障害から保護します.
技術パラメータ:
ZW32-12
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定数電圧 | kV | 12 | |||||||||
| 2 | 断裂の保温レベル | 作業頻度(乾燥試験/湿度試験) | 48 | |||||||||
| 電撃の電圧試験 (ピーク) | 85 | |||||||||||
| 3 | 断熱レベルから地面/相から相 | 作業頻度 | ドライテスト | 42 | ||||||||
| 湿度試験 | 34 | |||||||||||
| 電撃の電圧試験 (ピーク) | 75 | |||||||||||
| 4 | 定位電流 | A について | 630 | |||||||||
| 5 | 定数熱安定電流 (有効値) | kA | 20 | |||||||||
| 6 | 短回路断断電の定数電流 (有効値) | 25 | ||||||||||
| 7 | 熱安定時間 | s | 4 | |||||||||
| 8 | 座標短路閉電流 (ピーク) | kA | 63 | |||||||||
| 9 | 定数動力安定電流 (ピーク) | |||||||||||
| 10 | メカニカル寿命 | 時数 | 10000 | |||||||||
| 11 | オープニング電流 | 1000 | ||||||||||
| 12 | 周囲の気温 | 最高温度 | °C | -55歳 | ||||||||
| 最低温度 | +60 | |||||||||||
| 最大日間の温度差 | K | ≤25 | ||||||||||
| 13 | 高さ | m | ≤2500 | |||||||||
| 14 | 湿度 | 日平均相対湿度 | % | ≤95 | ||||||||
| 月間相対湿度平均 | ≤90 | |||||||||||
| 15 | 耐震能力 | 横軸加速 | g | 0.25 | ||||||||
| 地上垂直加速 | 0.125 | |||||||||||
| 安全性要因 | / | 1.67 | ||||||||||
| 16 | 風速 | m/s | ≤35 | |||||||||
| 17 | 氷の厚さ | mm | ≤20 | |||||||||
GW9-10
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定位電圧 | kV | 12 | |||||||||
| 2 | 定位電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | A について | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 1250 | |||||||||||
| 3 | 4s 短時間耐電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 80 | |||||||||||
| 4 | 定位隔熱レベル | 雷波 抵抗電圧 (ピーク) | 極から地球へ (ポジティブ&ネガティブ) |
kV | 75 | |||||||
| 骨折 (ポジティブ&ネガティブ) |
85 | |||||||||||
| 工業用周波数 抵抗電圧 (一分) (実価) |
乾燥試験/湿度試験 | 極から地球へ | 42 (乾燥した) 34 (湿) |
|||||||||
| 骨折 | 48 (乾燥) | |||||||||||
| 48 (乾燥) | ||||||||||||
| 48 (乾燥) 40 (湿) |
||||||||||||
| 5 | 主回路抵抗 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | メカニカルライフタイム | 時数 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
