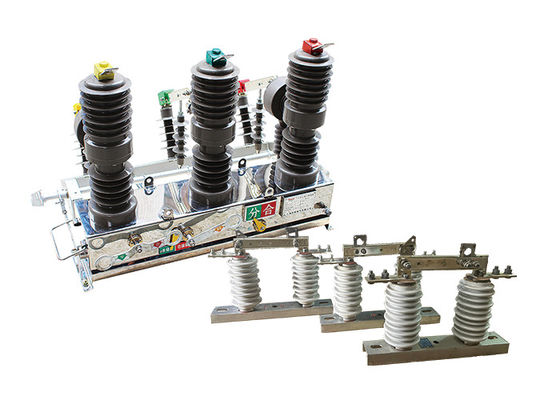

ZW32-12シリーズ ポール搭載自動断路器 操作が簡単 GB1984 / GB11022 外部切断スイッチ付き
製品説明:
ZW32-12ポールマウント回路断定器は,固定電圧12KV,三相交流50Hzの屋外配送装置である. 主に負荷電流の断定および閉じるために使用される.過負荷電流と短回路電流- ユーティリティ・モデルは,サブステーションや工業および鉱山企業の配送システムにおける保護と制御に適しています.地方電力網が頻繁に稼働している場所制御装置を設置した後,配送ネットワークの自動化を実現できます.
GW9-10 高電圧切断スイッチは,電網またはシステムの部分を保守または修理目的でシステム全体から隔離するように設計された電気スイッチである.通常,高電圧電源伝送および配送システムで使用されます..
スイッチが開いているとき,スイッチが開いているとき,スイッチが開いているとき,システムの一部をネットワークの他の部分から物理的に切り離します電気の流れを阻害する
高電圧切断スイッチは,通常600Vから765,000Vの電圧で動作するように設計され,手動または自動で操作することができます.通常はサブステーションや電源柱に設置されます電力網のインフラストラクチャの重要な構成要素です
断路器を使用するときに使用のダブル効果隔離切断器で
構造:
1フレーム:フレームは,内部部品のサポートとハウジングを提供して,スライカーの主要な構造構成要素として機能します.
2電流を運ぶ部品:これらの部品には,コンタクト,電導体,電流を運ぶ部品が含まれ,断路器を通る電気経路を形成する.電流の流れを導いて中断する責任があります.
3永久磁石組:永久磁石組は断路器の重要な部品です.永久磁石で構成され,断路器のトリッピングアクションを制御するために磁場を生成します.磁石は,効率的で正確な操作のために,望ましい磁気力を供給するために注意深く配置されています.
4切断装置: 切断装置は,故障または過負荷状態が検出されたときに断路器の開きを誘発する.インテリジェント 恒久 磁気 断路器 で, 起動メカニズムは,インテリジェント制御システムから受信される故障信号に迅速かつ正確に反応するように設計されています.
5.インテリジェント制御システム:インテリジェント制御システムは,断路器の脳です.通常,マイクロプロセッサ,センサー,電気パラメータを監視する他の電子部品制御システムには,遠隔モニタリング,データログ,通信インターフェース,他のシステムとの統合.
6補助部品: 特定の用途と要求に応じて,インテリジェント・パーマン・マグネット・サーキット・ブレーカーには様々な補助部品が含まれる.これらの指標には,信号と制御目的の補助コンタクト,機械的なインターロック,および外部配線接続のための端末.
7封筒: 断路器は,通常,塵,湿度,物理的な損傷などの環境要因から保護するために,封筒内に入ります.壁は,金属や高品質のプラスチックなどの耐久性のある材料でできることがあります..
特徴:
1密封性能の高い3相柱型完全閉ざされた構造物
A. 安定した信頼性の高い破裂性能,燃焼や爆発の危険性がない. メンテナンスなし,サイズが小さく,軽量で,使用寿命が長い.
B. 湿度や露防性の高い性能,特に寒冷または湿った地域での使用に適しています.
C. 絶縁性能が良し,高温耐性,UV耐性,老化耐性のある輸入材料.
2効率的で信頼性の高い小型化されたスプリング操作機構
A. エネルギー貯蔵モーターは,開閉作業の電力消費量が低く,メカニズムはより少ない部品で直接伝送方法を採用し,高い信頼性を有します.
B. 操作メカニズムは,腐蝕を効果的に防止し,メカニズムの信頼性を向上させるために,密閉された箱に置かれます.
3便利で柔軟な制御と自由組み合わせの性能
A. ブレーキを手動で操作したり,開閉を電気で操作したり,遠隔操作もできます.
B. 配送自動化のためにインテリジェントコントローラとペアリングしたり,自動再閉器またはセクションライザーを形成するために再閉器コントローラと組み合わせることができます.
C. 過電流または短回路保護のために,二相または三相電流トランスフォーマーを装備することができる.
D. インテリジェントコントローラに電流取得信号を供給し,ユーザの要求に応じて電流計変圧器を装備することができる.
E. 内部に誤操作防止装置を搭載した3相互鎖隔離スイッチを装備できる.簡単に保守するために,電圧阻害器の柱隔熱器で設置することもできます.
適用:
1変電池: 中電圧電源配送の保護と制御のために,屋内と屋外の両方で一般的に使用されます.真空断路器は,欠陥電流の信頼性の断絶を保証超負荷電流と負荷電流,サブステーション機器を保護する.
2産業および鉱山企業: ZW32-12真空断路器は,モーター,トランスフォーマー,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池超電流や短回路による電気機器これらの施設の電力供給の安定性と安全性を維持するのに役立ちます
3農村電力網:頻繁な操作に耐える能力があるため,真空断路器は農村電力網での適用に適しています. 断面スイッチとして使用できます.電力網の効率的な分割を可能にするさらに,制御装置を装備すると,配送ネットワークの自動化が可能になり,農村電力システムの信頼性と効率を向上させる.
4商業用建物:真空断路器は,電気システムの安全かつ信頼性の高い動作を保証し,電気配送と保護のために商業用建物でも使用されます.設備の損傷を防止し,停止時間を最小限に抑える.
技術パラメータ:
ZW32-12
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定数電圧 | kV | 12 | |||||||||
| 2 | 断裂の保温レベル | 作業頻度 ((乾燥試験/湿度試験) | 48 | |||||||||
| 電撃の電圧試験 (ピーク) | 85 | |||||||||||
| 3 | 断熱レベルから地面/相から相 | 作業頻度 | ドライテスト | 42 | ||||||||
| 湿度試験 | 34 | |||||||||||
| 電撃の電圧試験 (ピーク) | 75 | |||||||||||
| 4 | 定位電流 | A について | 630 | |||||||||
| 5 | 定数熱安定電流 (有効値) | kA | 20 | |||||||||
| 6 | 短回路断断電の定数電流 (有効値) | 25 | ||||||||||
| 7 | 熱安定時間 | s | 4 | |||||||||
| 8 | 座標短路閉電流 (ピーク) | kA | 63 | |||||||||
| 9 | 定数動力安定電流 (ピーク) | |||||||||||
| 10 | メカニカル寿命 | 時数 | 10000 | |||||||||
| 11 | オープニング電流 | 1000 | ||||||||||
| 12 | 周囲の気温 | 最高温度 | °C | -55歳 | ||||||||
| 最低温度 | +60 | |||||||||||
| 最大日間の温度差 | K | ≤25 | ||||||||||
| 13 | 高さ | m | ≤2500 | |||||||||
| 14 | 湿度 | 日平均相対湿度 | % | ≤95 | ||||||||
| 月間相対湿度平均 | ≤90 | |||||||||||
| 15 | 耐震能力 | 横軸加速 | g | 0.25 | ||||||||
| 地上垂直加速 | 0.125 | |||||||||||
| 安全性要因 | / | 1.67 | ||||||||||
| 16 | 風速 | m/s | ≤35 | |||||||||
| 17 | 氷の厚さ | mm | ≤20 | |||||||||
GW9-10
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定位電圧 | kV | 12 | |||||||||
| 2 | 定位電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | A について | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 1250 | |||||||||||
| 3 | 4s 短時間耐電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 80 | |||||||||||
| 4 | 定位隔熱レベル | 雷波 抵抗電圧 (ピーク) | 極から地球へ (ポジティブ&ネガティブ) |
kV | 75 | |||||||
| 骨折 (ポジティブ&ネガティブ) |
85 | |||||||||||
| 工業用周波数 抵抗電圧 (一分) (実価) |
乾燥試験/湿度試験 | 極から地球へ | 42 (乾燥した) 34 (湿) |
|||||||||
| 骨折 | 48 (乾燥) | |||||||||||
| 48 (乾燥) | ||||||||||||
| 48 (乾燥) 40 (湿) |
||||||||||||
| 5 | 主回路抵抗 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | メカニカルライフタイム | 時数 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
