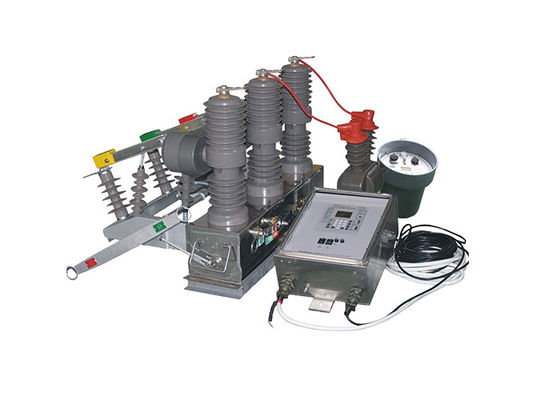

軽量 真空ポール 搭載 ゼロシーケンスセンサーとコントローラ付き 外部リモコン
製品説明:
ゼロシーケンスセンサー付きZW32-12(F) ポール搭載断路器は,ゼロシーケンスセンサーを装備した真空断路器の特定のモデルを指します.
ゼロシーケンスのセンサー,残留電流センサーまたはゼロシーケンスの電流トランスフォーマーとしても知られる,三相電源システムにおける不均衡電流や残留電流を検出し測定する装置である.これらのセンサーは,バランスシステムでは理想的にはゼロでなければならない3相電流の合計を検出し測定するために特別に設計されています.
ZW32-12真空断路器にゼロシーケンスセンサーを組み込むことで 追加の機能と保護が提供されます断路器は,システム内の地故障や不均衡状態を検出することができます.異常な状態に対するより迅速な対応を可能にし,電気配送システムの安全性と信頼性を高めます.
ゼロシーケンスセンサーにより ZW32-12の断路器は 防水障害や不均衡の負荷電気システムに発生する他の異常状態設備の損傷を防止し ダウンタイムを最小限に抑え スタッフの安全を保証します
利点:
1小型: デバイスはコンパクトな形状で設計されており,限られた空間環境で簡単にインストールできます.空間が制限されているアプリケーションに適しています.
2軽量: 装置は軽量で,輸送と設置を簡素化します.処理中に物理的な負荷を軽減し,既存のシステムに設置または統合することを容易にする.
3メンテナンスフリー:装置は,最小限のメンテナンスを必要とするように設計されています.耐久性のある部品で構築され,長期的信頼性のために最適化されています.頻繁な検査や交換の必要性を減らすことこの機能は,メンテナンスの活動に時間と資源を節約します.
4凝縮防止:装置は凝縮防止の対策を組み込む.水分蓄積のリスクを最小限に抑えるため,密封や隔熱などの保護機能が含まれています.これは,最適な性能を維持し,湿度による潜在的な損傷から内部部品を保護します.
5. 不良な気象条件と汚れた環境に適応: デバイスは,極端な温度,湿度,または塵や汚れにさらされるような困難な気象条件に耐えるように設計されています.頑丈 な 構造 と 防護 機能 は,不利 な 環境 で も 信頼 できる 動作 を 保証 し ます機能不全や性能低下のリスクを軽減します
特徴:
1定位電圧と電流: この断路器は,屋外配送設備に適した定位電圧を持つ三相交流システム用に設計されています.周波数50Hzで動作し,電流の範囲は630Aから1250Aですこのより高い電流は,より高い電力の負荷を含むアプリケーションに適しています.
2短回路容量: 断路器は,高速短回路電流を 20kA にする.これは,最大 20000 Ampere の故障電流を効果的に中断し,処理することができることを意味します.ショート・サーキットに対する信頼性の高い保護を提供し,電気システムへの潜在的な損傷を制限する.
3システム保護と制御: この断路器の主な目的は,電気システムを保護し制御することです.オーバー電流の条件下で電流の流れを中断するように設計されています電流を遮断することで,機器の損傷を防止し,システムの安全性を保証します.
4屋外用途:この断路器は屋外使用用に特別に設計されており,様々な屋外配送システムでの用途に適しています.その 堅固 な 構造 と 保護 的 な 囲み に よっ て,天気 の 条件 など の 環境 要因 に 耐える こと が でき ます塵や湿気
5産業および鉱山用途: 断路器は,信頼性と効率的な電源配給が不可欠な産業および鉱山施設に適しています.高い電流率と堅牢な設計は,工業および鉱山作業で一般的に見られる重機械と機器の電力需要に対処するのに適しています.
6農村および頻繁な操作環境: 断路器の設置と操作は簡単で,頻繁な操作を必要とする農村地域や場所に適しています.使いやすい設計と信頼性の高い性能により,困難な環境でも,スムーズな操作と保守が保証されます.
構造:
負荷停止スイッチは,柱,ベース,設置,固定,リフティングのための懸垂から構成されています.
1柱高電圧負荷ブレイクスイッチは,真空中断器を装備し,安定して信頼性の高いブレイク性能,点火と爆発の危険性,安全性,保守なしで,小サイズ,軽量で長寿命など
特徴
2. 負荷停止スイッチは完全に閉じ,良い密度,湿度防止と脱湿.それは熱と湿地帯で使用するのに適しています.
3負荷停止スイッチの開閉は手動または電気または遠隔操作が可能である.
4動作メカニズムは新鮮で シンプルで 信頼性があり サイズも小さく メカニカル寿命は1万倍まで エネルギー貯蔵モーターは DC永久磁石モーターです選択可能な電圧レベルは -220V-110V-48V-24V.
制御器の導入:
1. 485 / 232通信インターフェイス,または光ファイバー,無線リモコンモニタリングを通じて; 再びロックした後加速機能;スイッチが重いとき,恒久的な欠陥の場合,自動加速のトリッピング;
2リモート/マニュアルで閉めるとトリッピングが加速し,また閉めると再閉します. ユーザは線を修理した後,電力を送ります. 接続スイッチを外すのを忘れた場合,トリッピングを加速する必要があります.
33回再閉遅延時間を調整できます.
4. ジャンプ閉鎖回路は,誤操作防止設計を採用し,ジャンプ防止機能を持っています.
5ゼロシーケンスの電流は,ゾーン内の断層とゾーン外の断層を区別できる.
6リモコンのスイッチは誤操作を防ぐように設計されています.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定数電圧 | kV | 12 | |||||||||
| 2 | 断裂の保温レベル | 作業頻度(乾燥試験/湿度試験) | 48 | |||||||||
| 電撃の電圧試験 (ピーク) | 85 | |||||||||||
| 3 | 断熱レベルから地面/相から相 | 作業頻度 | ドライテスト | 42 | ||||||||
| 湿度試験 | 34 | |||||||||||
| 電撃の電圧試験 (ピーク) | 75 | |||||||||||
| 4 | 定位電流 | A について | 630 | |||||||||
| 5 | 定数熱安定電流 (有効値) | kA | 20 | |||||||||
| 6 | 短回路断断電の定数電流 (有効値) | 25 | ||||||||||
| 7 | 熱安定時間 | s | 4 | |||||||||
| 8 | 座標短路閉電流 (ピーク) | kA | 63 | |||||||||
| 9 | 定数動力安定電流 (ピーク) | |||||||||||
| 10 | メカニカル寿命 | 時数 | 10000 | |||||||||
| 11 | オープニング電流 | 1000 | ||||||||||
| 12 | 周囲の気温 | 最高温度 | °C | -55歳 | ||||||||
| 最低温度 | +60 | |||||||||||
| 最大日間の温度差 | K | ≤25 | ||||||||||
| 13 | 高さ | m | ≤2500 | |||||||||
| 14 | 湿度 | 日平均相対湿度 | % | ≤95 | ||||||||
| 月間相対湿度平均 | ≤90 | |||||||||||
| 15 | 耐震能力 | 横軸加速 | g | 0.25 | ||||||||
| 地上垂直加速 | 0.125 | |||||||||||
| 安全性要因 | / | 1.67 | ||||||||||
| 16 | 風速 | m/s | ≤35 | |||||||||
| 17 | 氷の厚さ | mm | ≤20 | |||||||||
