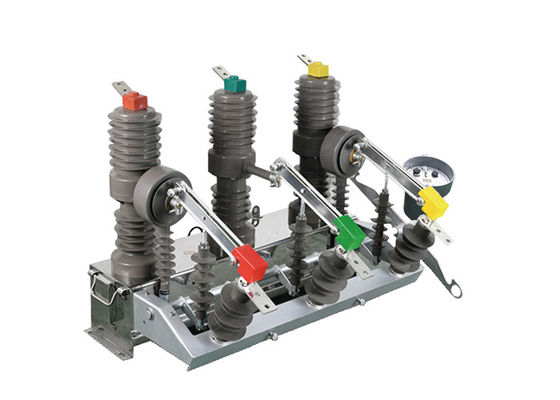

ACポールマウント回路断片 高電圧 高効率 スマートコントローラ付き オートリセット 真空回路断片
製品説明:
ZW32-12柱式断路器は,屋外用途のために設計された頑丈な配送装置である. 12kVの定位電圧と50Hzの三相交流周波数で動作する.この回路ブレーカーは主に中断とロードの電流を閉じるために使用されます電子システム内の過負荷電流と短回路電流
ZW32-12の主要な利点の1つは,その汎用性です.それは,サブステーション,産業および鉱山企業の配送システム,農村電力網これは,幅広い保護および制御アプリケーションに適した選択になります.
効率的な電力網の操作を可能にします. この方法で利用することで,配送ネットワークの特定のセクションは,メンテナンスや故障処理のために隔離できる..
ZW32-12 断路器は,機能性をさらに向上させるために,制御器と統合できます.この統合により,配送ネットワークの自動化を実現できます.リモコン制御を容易にするこの機能は,配送ネットワークの全体的な効率性と信頼性に貢献します.
コントローラー紹介
コントローラーは,リモートモニタリングと制御を可能にする485/232インターフェースによる通信をサポートする.光ファイバーまたはワイヤレス接続を通じて通信することもできる.
重い スイッチ が 検出 さ れ た 時,この 装置 は 永久 的 な 欠陥 の 場合 に は,自動 的 に スイッチ を 切る プロセス を 加速 し ます.この 機能 は,そのような 状況 で システム を 損傷 から 保護 する こと に 役立ち ます.
リモート/マニュアル 閉じる/再閉する: ユーザは,リモートまたは手動で回路を閉じて再閉するオプションを持っています. さらに,接続線を修理した後に電源を復元する際に 接続スイッチを外すのを忘れてしまった場合装置は安全性を確保するためにトリッピングプロセスを加速することができます.
この機能は,故障後に回路を再閉する前に適切な遅延を決定する柔軟性を提供します.
制御器のジャンプ閉鎖回路は,誤操作防止の設計を組み込み,不意に回路を閉じるのを防ぐためのジャンプ防止機能を含む.
制御器はゼロシーケンスの電流に基づいて ゾーン内とゾーン外の欠陥を区別できますこの機能は故障の位置を特定し,よりターゲット化されたトラブルシューティングと保守を可能にします.
誤動作防止: リモコンスイッチは誤動作を防止するために設計されています.この設計機能は,スイッチが偶然起動しないことを保証します.意図せざる行動のリスクを軽減する.
適用:
1変電池: 中電圧電源配送の保護と制御のために,屋内および屋外の両方で一般的に使用されます.真空断路器は,欠陥電流の信頼性の断絶を保証超負荷電流と負荷電流,サブステーション機器を保護する.
2産業および鉱山企業: ZW32-12真空断路器は,モーター,トランスフォーマー,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池超電流や短回路による電気機器これらの施設の電力供給の安定性と安全性を維持するのに役立ちます
3病院と医療施設:ZW32-12真空断路器は,病院と医療施設で電気システムと医療機器を保護するために使用されます.信頼性の高い回路の中断と潜在的な危険から保護緊急医療サービスの継続的な運営を保証します
4商業用および住宅用建物:真空断路器は,電気配送および保護のために商業用および住宅用建物で使用されます.電気システムの安全性を保証します過剰負荷やショート回路を防止し,電気火災のリスクを最小限に抑える.
5. スマートグリッドアプリケーション: 断路器のインテリジェント制御機能により,スマートグリッドアプリケーションと互換性があります.スマートグリッドシステムに統合して遠隔モニタリングが可能ネットワークの全体的な効率性と信頼性に貢献する.
6電気自動車の充電ステーション:電気自動車 (EV) の普及が増加するにつれて,インテリジェントパーマンント磁気回路断片はEVの充電ステーションで使用できます.過剰電流やショートサーキットに対する迅速かつ正確な保護を提供します安全で信頼性の高い充電を保証する.
構造:
1フレーム:フレームは,内部部品のサポートとハウジングを提供して,断路器の主要な構造構成要素として機能します.
2電流を運ぶ部品:これらの部品には,コンタクト,電導体,電流を運ぶ部品が含まれ,断路器を通る電気経路を形成する.電流の流れを導いて中断する責任があります.
3永久磁石組:永久磁石組は断路器の重要な部品です.永久磁石で構成され,断路器のトリッピングアクションを制御するために磁場を生成します.磁石は,効率的で正確な操作のために,望ましい磁気力を供給するために注意深く配置されています.
4切断装置: 切断装置は,故障または過負荷状態が検出されたときに断路器の開きを開始する.インテリジェント 恒久 磁気 断路器 で, 起動メカニズムは,インテリジェント制御システムから受信される故障信号に迅速かつ正確に反応するように設計されています.
5.インテリジェント制御システム:インテリジェント制御システムは,断路器の脳です.通常,マイクロプロセッサ,センサー,電気パラメータを監視する他の電子部品制御システムには,遠隔モニタリング,データログ,通信インターフェース,他のシステムとの統合.
6補助部品: 特定の用途と要求に応じて,インテリジェント・パーマン・マグネット・サーキット・ブレーカーには様々な補助部品が含まれる.これらの指標には,信号と制御目的の補助コンタクト,機械的なインターロック,および外部配線接続のための端末.
7封筒: 断路器は,通常,塵,湿度,物理的損傷などの環境要因から保護するために,封筒内に入ります.壁は,金属や高品質のプラスチックなどの耐久性のある材料でできることがあります..
状態:
1標高は2000mを超えない.
2周りの気温: -45°C~+40°C 日間気温差: 25°C
3風速は35m/sを超えない
4燃える可能性や爆発性 危険な化学腐食や激しい振動がない
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定数電圧 | kV | 12 | |||||||||
| 2 | 断裂の保温レベル | 作業頻度(乾燥試験/湿度試験) | 48 | |||||||||
| 電撃の電圧試験 (ピーク) | 85 | |||||||||||
| 3 | 断熱レベルから地面/相から相 | 作業頻度 | ドライテスト | 42 | ||||||||
| 湿度試験 | 34 | |||||||||||
| 電撃の電圧試験 (ピーク) | 75 | |||||||||||
| 4 | 定位電流 | A について | 630 | |||||||||
| 5 | 定数熱安定電流 (有効値) | kA | 20 | |||||||||
| 6 | 短回路断断電の定数電流 (有効値) | 25 | ||||||||||
| 7 | 熱安定時間 | s | 4 | |||||||||
| 8 | 座標短路閉電流 (ピーク) | kA | 63 | |||||||||
| 9 | 定数動力安定電流 (ピーク) | |||||||||||
| 10 | メカニカル寿命 | 時数 | 10000 | |||||||||
| 11 | オープニング電流 | 1000 | ||||||||||
| 12 | 周囲の気温 | 最高温度 | °C | -55歳 | ||||||||
| 最低温度 | +60 | |||||||||||
| 最大日間の温度差 | K | ≤25 | ||||||||||
| 13 | 高さ | m | ≤2500 | |||||||||
| 14 | 湿度 | 日平均相対湿度 | % | ≤95 | ||||||||
| 月間相対湿度平均 | ≤90 | |||||||||||
| 15 | 耐震能力 | 横軸加速 | g | 0.25 | ||||||||
| 地上垂直加速 | 0.125 | |||||||||||
| 安全性要因 | / | 1.67 | ||||||||||
| 16 | 風速 | m/s | ≤35 | |||||||||
| 17 | 氷の厚さ | mm | ≤20 | |||||||||
