630A 高電圧AC ポール 搭載回路断片 強力 高効率 使用 強力 真空回路断片
製品説明:

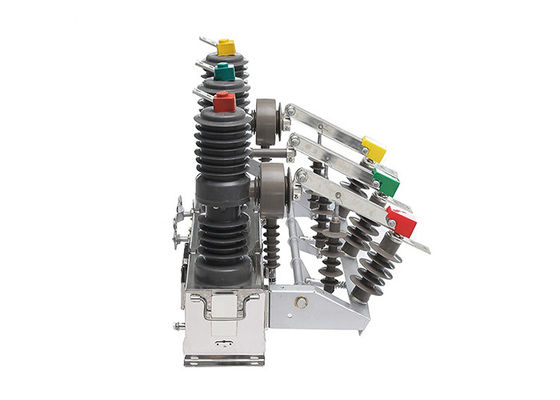

ZW32-12 柱式断路器は 屋外環境用に特別に設計されています 耐久性や耐候性が向上しています雨のような様々な厳しい天候条件に耐えられるようにこれは屋外装置の信頼性のある動作と長寿を保証します.
電子システムにおける負荷電流,過負荷電流,短回路電流を効果的に断断・閉じる能力.信頼性の高い中断・切り替え操作を提供します.電気システムの安全性と正常な機能を確保する.
ZW32-12真空断路器は,サブステーションに加えて,工業および鉱山企業でも広く使用されています.これらの施設の配送システムに信頼性の高い保護と制御を提供しますモーター,トランスフォーマー,その他の電気機器を過剰電流やショートサーキットから保護する.産業や鉱山での安定した安全な電源供給を維持する.
特別に農村電力網での頻繁な操作を処理するように設計されています. 断面式スイッチとして機能し,電力網の効率的な分割を可能にします. 制御器で装備された場合,,配電網の自動化が可能になり 農村電力システムの信頼性と効率が向上します
制御装置を設置することで,ZW32-12真空断路器は,電気網の操作にシームレスに統合できます.配送ネットワークの自動化効率的なエネルギー管理を促進する.
適用:
1工業および鉱山企業: ZW32-12電動切断機は,モーター,トランスフォーマー,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電超電流や短回路による電気機器これらの施設の電力供給の安定性と安全性を維持するのに役立ちます
2商業用建物:電気切断機は,電気システムの安全かつ信頼性の高い動作を保証し,電気配送と保護のために商業用建物でも使用されます.設備の損傷を防止し,停止時間を最小限に抑える.
3石油・ガス産業: 石油・ガス産業では,精製工場,パイプライン,オフショアプラットフォームの電気機器の保護のために,電気切断器を使用しています.危険な環境での安全な操作を保証し,潜在的な電気障害から保護します.
4再生可能エネルギーシステム: ZW32-12電動切断機は,太陽光発電所や風力発電所などの再生可能エネルギーシステムで一般的に使用されています.再生可能エネルギー源から発生する電力の配給の保護と制御を図るシステムの効率的かつ信頼性の高い運用を保証する.
特徴:
1密封性能の高い3相柱型完全閉ざされた構造物
A. 安定した信頼性の高い破裂性能,燃焼や爆発の危険性がない. メンテナンスなし,サイズが小さく,軽量で,使用寿命が長い.
B. 湿度や露防性の高い性能,特に寒冷または湿った地域での使用に適しています.
C. 絶縁性能が良し,高温耐性,UV耐性,老化耐性のある輸入材料.
2効率的で信頼性の高い小型化されたスプリング操作機構
A. エネルギー貯蔵モーターは,開閉作業の電力消費量が低く,メカニズムはより少ない部品で直接伝送方法を採用し,高い信頼性を有します.
B. 操作メカニズムは,腐蝕を効果的に防止し,メカニズムの信頼性を向上させるために,密閉された箱に置かれます.
3便利で柔軟な制御と自由組み合わせの性能
A. ブレーキを手動で操作したり,開閉を電気で操作したり,遠隔操作もできます.
B. 配送自動化のためにインテリジェントコントローラとペアリングしたり,自動再閉器またはセクションライザーを形成するために再閉器コントローラと組み合わせることができます.
C. 過電流または短回路保護のために,二相または三相電流トランスフォーマーを装備することができる.
D. インテリジェントコントローラに電流取得信号を供給し,ユーザの要求に応じて電流計変圧器を装備することができる.
E. 内部に誤操作防止装置を搭載した3相互鎖隔離スイッチを装備できる.簡単に保守するために,電圧阻害器の柱隔熱器で設置することもできます.
状態:
1標高は2000mを超えない.
2周りの気温: -45°C~+40°C 日間気温差: 25°C
3風速は35m/sを超えない
4燃える可能性や爆発性 危険な化学腐食や激しい振動がない
構造:
負荷停止スイッチは,柱,ベース,設置,固定,リフティングのための懸垂から構成されています.
1柱高電圧負荷ブレイクスイッチは,真空中断器を装備し,安定して信頼性の高いブレイク性能,点火と爆発の危険性,安全性,保守なしで,小サイズ,軽量で長寿命など
特徴
2. 負荷停止スイッチは完全に閉じ,良い密度,湿度防止と脱湿.それは熱と湿地帯で使用するのに適しています.
3負荷停止スイッチの開閉は手動または電気または遠隔操作が可能である.
4動作メカニズムは新鮮で シンプルで 信頼性があり サイズも小さく メカニカル寿命は1万倍まで エネルギー貯蔵モーターは DC永久磁石モーターです選択可能な電圧レベルは -220V-110V-48V-24V.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定数電圧 | kV | 12 | |||||||||
| 2 | 断裂の保温レベル | 作業頻度 ((乾燥試験/湿度試験) | 48 | |||||||||
| 電撃の電圧試験 (ピーク) | 85 | |||||||||||
| 3 | 断熱レベルから地面/相から相 | 作業頻度 | ドライテスト | 42 | ||||||||
| 湿度試験 | 34 | |||||||||||
| 電撃の電圧試験 (ピーク) | 75 | |||||||||||
| 4 | 定位電流 | A について | 630 | |||||||||
| 5 | 定数熱安定電流 (有効値) | kA | 20 | |||||||||
| 6 | 短回路断断電の定数電流 (有効値) | 25 | ||||||||||
| 7 | 熱安定時間 | s | 4 | |||||||||
| 8 | 座標短路閉電流 (ピーク) | kA | 63 | |||||||||
| 9 | 定数動力安定電流 (ピーク) | |||||||||||
| 10 | メカニカル寿命 | 時数 | 10000 | |||||||||
| 11 | オープニング電流 | 1000 | ||||||||||
| 12 | 周囲の気温 | 最高温度 | °C | -55歳 | ||||||||
| 最低温度 | +60 | |||||||||||
| 最大日間の温度差 | K | ≤25 | ||||||||||
| 13 | 高さ | m | ≤2500 | |||||||||
| 14 | 湿度 | 日平均相対湿度 | % | ≤95 | ||||||||
| 月間相対湿度平均 | ≤90 | |||||||||||
| 15 | 耐震能力 | 横軸加速 | g | 0.25 | ||||||||
| 地上垂直加速 | 0.125 | |||||||||||
| 安全性要因 | / | 1.67 | ||||||||||
| 16 | 風速 | m/s | ≤35 | |||||||||
| 17 | 氷の厚さ | mm | ≤20 | |||||||||
