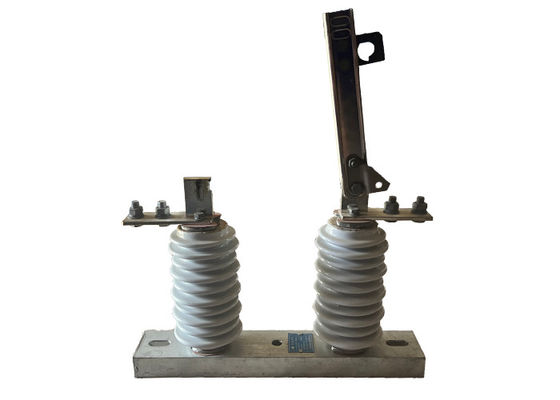

簡単に設置できる高電圧電気隔離器 屋外電気配送システムで動作する単相
製品説明:
高電圧隔離器とは,電流配給線を保全,修理,または緊急用途のために隔離および接地するために使用される携帯機器の一種である.幅広い用途で使用できる多用性のあるツールです航空配送線,サブステーション,産業施設を含む.
高電圧の電池隔離器は 1 人で操作できるように設計されており,操作と操作が簡単です.電気機器に届くように拡張できる交換可能なアタッチメントのセットで,スイッチを開け閉じるなど様々なタスクを実行できます.
電気隔離器は,電流の可視的な断絶を可能に設計されており,電源が付いた機器との偶然接触から保護します.厳しい環境にも耐えられるように設計されています強い風,雨,雪などで,屋外での使用に適しています.
オペレーション:
1隔離器のコンタクトが互いに接触し,電流が回路を通過できるようにします.HV電気隔離器は,手動または遠隔操作によって閉まる電気隔離装置の種類によって
2電源システムの部分を隔離するには,HV電気隔離器を開く必要があります.これは,通常,接触者を分離し,回路を通る電流を中断するために,手動またはリモート操作によって行われます.
3.HV電源隔離器を開けたら,隔離器に接続されている電源システムの部分は,システム全体から隔離されます.これは,保全または修理作業が孤立回路で安全に実行できるようにします.
4保守または修理作業が完了すると,隔離回路への電力を回復するために,HV電気隔離器を閉じることができます.連絡先を接続し,回路を通しての電流を復元するために手動またはリモート操作によって行う.
安全リスク:
電気ショック: 高電圧切断スイッチは,適切に扱われなければ,致命的な電気ショックをもたらす可能性があります.開ける前にスイッチを適切に隔離していない場合,または機器に欠陥がある場合,このようなことが起こる可能性があります.
2アーチフラッシュ: 高電圧断線スイッチを開くと,アーチフラッシュが発生し,熱,光,圧力の形でかなりの量のエネルギーを放出することができます.これは火傷を引き起こす可能性があります.目の損傷傷を負いました
3 機器の故障: 高電圧切断スイッチは,適切に保守されない場合や過負荷の場合故障する可能性があります.これは機器の損傷,電気火災,その他の危険を引き起こす可能性があります.
4環境リスク:高電圧切断スイッチは,大気,大雨などの極端な気象条件にさらされうる屋外環境に置かれることが多い.稲妻が襲う時,これらの条件は,機器を操作または保守する職員にとって追加の安全リスクを生む可能性があります.
P.S.
高電圧切断スイッチに関連するリスクを最小限にするために,適切な個人保護具の使用を含む適切な安全手順を遵守することが重要です.ロックアウトとタグアウトの手順に従って設備の操作と保守を資格のある訓練を受けた職員のみが許可されることを確保する.設備 の 定期 的 な 保守 や 試験 も,機器 の 故障 や 他 の 危険 の リスクを 減らす こと に 役立ち ます.
安全 に 関する 助言:
1. スイッチの正常な動作を保証するために,スイッチの定期的なテストと保守を実施します.これはスイッチの隔離抵抗をテストし,セキュリティ・インターロックの動作を確認します.異常な加熱や振動を確認する.
2. スイッチのメンテナンスや修理作業を行う前にロックアウト/タグアウト手順を実行します.この手順は,作業中に偶然の電源化防止のためにスイッチをロックし,タグ付けすることを含む追加的な安全層を提供します
3. スイッチを操作または作業する職員に適切な訓練を提供すること.訓練は適切な操作,運用および保守手順をカバーする必要があります.切り替えに関連した潜在的な危険性.
4. 定期的な安全監査,危険評価,事故報告を含む包括的な安全管理システムを実施する.事故や怪我を起こす前に 潜在的なリスクを特定し対処する助けになります.
5. 閉ざされた場所または狭い場所にある高電圧隔離スイッチに適当な換気と冷却システムが設置されていることを確認する.十分な 換気 装置 は 熱 を 散らめ,スイッチ が 過熱 する こと を 防ぐ機能不全や火事さえ 引き起こします
条件:
1指定区域における最高高度は海面から1000mを超えない.この高度制限は,装置の設置および運用に関連している.
2周囲の気温には一定の制限があります. 最大気温は40°Cを超えてはならないし,最低気温は特定の地域によって異なります. 一般的な地域では,最低温は -30°C以下に下がらないようにパラモスの地域では -40°C以下には下りません
3風圧は700パスカル (Pa) を超えてはならない.これは,風速が約34m/sに相当する.この限界は,機能性や構造的整合性を損なうことなく,機器が風力に耐えるようにする..
4地震の強度は8度を超えてはならない.これは,機器が損傷を受けずに耐えることができる最大地震の強さを指します.地震 の 強さ を 測定 する 特定の 尺度 は,地域 や 国 に 依存 し て い ます..
5労働環境は,頻繁な激しい振動から自由であるべきである.この要求は,機器が通常の作業条件下で安定して動作することを保証する.過剰な振動 は 隔離器 の 性能 や 寿命 に 影響 する.
6通常型隔離装置は,ガス,煙,化学沉積物,塩噴霧霧,塵,その他の爆発性または腐食性物質から遠ざける場所に設置すべきである.これらの材料は,隔離器の隔離と伝導能力に悪影響を及ぼす可能性があります.性能と安全性を損なう可能性があります.
7汚染防止型隔離器は,深刻な汚染のある地域で使用するように設計されています.しかし,そのような地域でも,爆発物や火事を引き起こす物質が存在しないことこの要求は,環境の厳しい条件にもかかわらず,隔離器が安全で機能し続けることを保証します.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定位電圧 | kV | 12 | |||||||||
| 2 | 定位電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | A について | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 1250 | |||||||||||
| 3 | 4s 短時間耐電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 80 | |||||||||||
| 4 | 定位隔熱レベル | 雷波 抵抗電圧 (ピーク) | 極から地球へ (ポジティブとネガティブ) |
kV | 75 | |||||||
| 骨折 (ポジティブとネガティブ) |
85 | |||||||||||
| 工業用周波数 抵抗電圧 (一分) (実価) |
乾燥試験/湿度試験 | 極から地球へ | 42 (乾燥した) 34 (湿) |
|||||||||
| 骨折 | 48 (乾燥) | |||||||||||
| 48 (乾燥) | ||||||||||||
| 48 (乾燥) 40 (湿) |
||||||||||||
| 5 | 主回路抵抗 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | メカニカルライフタイム | 時数 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
