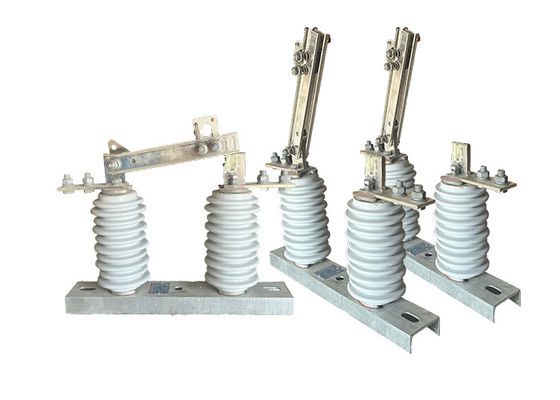

ポータブルアウトドア 1 ポール切断スイッチ 安全 操作 AC パワー 1000A 垂直グループ切断スイッチ
製品説明:
高電圧の電源分離器は,脱線スイッチまたは隔離スイッチとしても知られており,高電圧の電源システムの不可欠な部品です.電気回路の特定の部分を電源から切り離したり隔離したりする目的.
高電圧電池隔離器の主な機能は,電気回路を物理的に断ち,機器と電源の間を分離させることである.この接続と隔離は,電撃のリスクなしに,保守スタッフが安全に機器で作業することを可能にします..
真空回路断片とは異なり 高電圧の電気隔離器は弧消化機能を提供しません電路の切り替えや故障状態で発生する電波を中断したり消したりする設計ではありません..
高電圧電源システムでは,高電圧電池隔離器はしばしば真空断路器と調整されます.電流の流れを中断するために故障を検出し,トリッピングする責任があります断線隔離器が動作し,物理的に回路を隔離し,視覚的に断線を表示する.
高電圧電池隔離器は, メンテナンススタッフの安全を確保するために重要な役割を果たします.切断隔離装置は,回路を開き,見える空気のギャップを作成するために操作されます.この操作は,機器が電源を消し,メンテナンス活動のために安全であることを確認します.
特徴:
1高電圧評価:高電圧隔離スイッチは,通常数千ボルトから数十万ボルトまでの高電圧に対応するように設計されています.
2頑丈な構造: 高電圧隔離スイッチは,通常,ポルセランやポリマーなどの電気弧,腐食,および他の形態の損傷に強く抵抗する材料で作られています..
3.アーチスチャート:多くの高電圧隔離スイッチは,電弧によって発生する熱を散布し,スイッチの損傷を防ぐのに役立つアーチスチャートで設計されています.
4. アーススイッチ:一部の高電圧隔離スイッチにはアーススイッチが装備されており,この装置は電路の隔離されたセクションをアースすることで追加の安全性を提供します.
5接続装置: 保守作業中にスイッチが偶然閉まるのを防ぐため多くの高電圧隔離スイッチは,すべての安全手順が遵守されるまでスイッチが閉まるのを防止する相互ロックメカニズムを装備しています..
6高電圧隔離スイッチには,ライトやフラグなどの視覚表示も含まれます.スイッチが開いた状態か閉じた状態か明確に示す.
適用:
1電力網: 上部高電圧垂直隔離スイッチは,電力網における重要な部品であり,維持または修理のために送電線の断片を隔離するために使用されます.これは,電力網が継続的に稼働し,信頼性が保たれるのに役立ちます.メンテナンスや修理の際にさえも
2電気サブステーション: 上部高電圧垂直隔離スイッチは,電気サブステーションでも一般的に使用されます.パーソナルトランスフォーマーまたは他の設備の保守または修理を隔離するために使用される場合これは,保守または修理作業中にも,サブステーションが動作し,信頼性が保たれるようにします.
3.再生可能エネルギーシステム:上部高圧垂直隔離スイッチは,風力発電所や太陽光発電所などの再生可能エネルギーシステムでも使用されます.トランスミッションラインの部分を保守または修理のために隔離するこれは,維持や修理作業中にでも,再生可能エネルギーシステムが動作し,信頼性が保たれるようにします.
オペレーション:
1視覚表示: 高電圧切断スイッチは,位置指示灯や状態灯などの視覚表示装置を搭載し,スイッチの状態 (開いているか閉ざされているか) をはっきりと見ることができます.この 指示 は,操作 者 が スイッチ の 位置 を 素早く 特定 し,電源 を 供給 し て いる 回路 に 偶然 に 接触 する こと を 避ける よう 助け ます.
2接続メカニズム:一部の高電圧切断スイッチは,特定の条件下で開くか閉じるのを防止する接続メカニズムが装備されています.例えば,スイッチは,スイッチを操作する前に回路の電源を消すことを要求する機械的または電気的インターロックを持つことができる.安全性を高める.
3遠隔操作: 高電圧切断スイッチは,制御システムまたはデバイスを使用して遠隔操作することができます.遠隔操作は,スイッチの近くにいる人材の必要性を最小限に抑えます.,電気による危険を軽減し,運用効率を向上させる.
4環境耐久性: 高電圧切断スイッチは,極端な温度,湿度,腐食的な環境などの厳しい環境に耐えるように設計されています.頑丈な囲みがあるかもしれません厳しい環境でも信頼性の高い動作と長寿を保証する密封剤とコーティング
5障害の検出と表示: 高電圧断線スイッチには障害の検出と表示メカニズムが組み込まれます.これらのシステムは,回路内の異常状態を検出できます.超電流や短回路など視覚的または音響的なアラームを設置し,潜在的な問題について操作者に警告し,迅速な対応を促進し,損害を最小限に抑える.
状態:
1指定区域における最高高度は海面から1000mを超えない.この高度制限は,装置の設置および運用に関連している.
2周囲の気温には一定の制限があります. 最大気温は40°Cを超えてはならないし,最低気温は特定の地域によって異なります. 一般的な地域では,最低温は -30°C以下に下がらないようにパラモスの地域では -40°C以下には下りません
3風圧は700パスカル (Pa) を超えてはならない.これは,風速が約34m/sに相当する.この限界は,機能性や構造的整合性を損なうことなく,機器が風力に耐えるようにする..
4地震の強度は8度を超えてはならない.これは,機器が損傷を受けずに耐えることができる最大地震の強さを指します.地震 の 強さ を 測定 する 特定の 尺度 は,地域 や 国 に 依存 し て い ます..
5労働環境は,頻繁な激しい振動から自由であるべきである.この要件は,機器が通常の作業条件下で安定して動作することを保証する.過剰な振動 は 隔離器 の 性能 や 寿命 に 影響 する.
6通常型隔離装置は,ガス,煙,化学沉積物,塩噴霧霧,塵,その他の爆発性または腐食性物質から遠ざける場所に設置すべきである.これらの材料は,隔離器の隔離と伝導能力に悪影響を及ぼす可能性があります.性能と安全性を損なう可能性があります.
7汚染防止型隔離器は,深刻な汚染のある地域で使用するように設計されています.しかし,そのような地域でも,爆発物や火事を引き起こす物質が存在しないことこの要求は,環境の厳しい条件にもかかわらず,隔離器が安全で機能し続けることを保証します.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定位電圧 | kV | 12 | |||||||||
| 2 | 定位電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | A について | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 1250 | |||||||||||
| 3 | 4s 短時間耐電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 80 | |||||||||||
| 4 | 定位隔熱レベル | 雷波 抵抗電圧 (ピーク) | 極から地球へ (ポジティブ&ネガティブ) |
kV | 75 | |||||||
| 骨折 (ポジティブ&ネガティブ) |
85 | |||||||||||
| 工業用周波数 抵抗電圧 (一分) (実価) |
乾燥試験/湿度試験 | 極から地球へ | 42 (乾燥した) 34 (湿) |
|||||||||
| 骨折 | 48 (乾燥) | |||||||||||
| 48 (乾燥) | ||||||||||||
| 48 (乾燥) 40 (湿) |
||||||||||||
| 5 | 主回路抵抗 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | メカニカルライフタイム | 時数 | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
