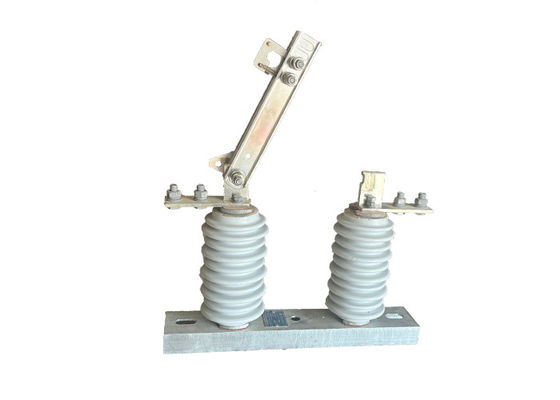

屋外フックスティックスイッチ 1 極自動制御電気隔離器 空気電源線に設置
製品説明:
高電圧隔離器とは,単相高電圧回路を電源から隔離するために使用される電気スイッチである.通常は,電源配送システムで,保守または修理目的で回路の特定の部分に電力を切断する安全な手段を提供するために使用されます.スイッチは通常,アプリケーションに応じて手動または自動で開閉できるコンタクトセットで構成されます.スイッチが閉ざされた状態にあるとき,電流は回路を通って流れますスイッチが開いていると電源から切断されます
隔離スイッチは,通常,特定のアプリケーションおよびシステム要件に応じて,手動または自動操作可能なコンタクトセットで装備されています.連絡先を開くか 閉じるか,スイッチは回路内の電流を制御します.スイッチが閉じると,回路は電源に接続され,電流が流れるようにします.逆に,スイッチが開いているとき,電流が流れるようにします.電源から電路が切断されている効率的に電流を中断します
利点:
1シンプルな構造: 隔離スイッチはシンプルな構造で設計されており,理解し操作が簡単です.
保守が少ない: 設計と施工により,隔離スイッチは最小限の保守を必要とし,頻繁な検査と修理の必要性を軽減します.
2. 高断断・閉じる線性: 隔離スイッチは絶好の断断・閉じる線性があり,切換作業中にスムーズかつ信頼性の高い動作を保証します.
3高い信頼性:スイッチは,動作中に故障または障害のリスクを最小限に抑え,信頼性の高いパフォーマンスを提供するために構築されています.
4国際基準に適合する: GW9-12 ((W) シリーズの隔離スイッチは,国内外で同様の製品のレベルを満たすか超えている.市場での互換性と競争力を確保する.
構造:
1. ポーセラン隔離器体:隔離器体は隔離器の主な構成要素であり,通常高強度ポーセランで作られています.導体と支柱構造との間に電気隔熱を提供するように設計されています必要な形とサイズに 形づくられています
2金属端フィッティング:金属端フィッティングは,隔離体に固定され,隔離器を導体と支柱構造に接続する手段を提供します.通常は,ガルバン製の鋼材または他の耐腐蝕材料で作られています., 簡単に設置するために,裂け目やボール・ソケット・ジョイントなどの特殊な機能で設計されることがあります.
3密封剤:密封剤は,隔離体と金属端フィッティングの間の関節を密封するために使用され,水分や汚染物質が隔離器の内部に入ることを防止します.
4ハードウェア:ボルト,ナッツ,ローバーなどのハードウェアが,金属端フィッティングを隔熱体と支柱構造に固定するために使用されます.
固定キャップ: 固定キャップは,金属端フィッティングを腐食や損傷から保護するために使用され,プラスチックまたは他の材料でできることがあります.
5特殊な用途に応じて,ポルセランの高電圧電気隔離器は,隔離壁,弧のスロープ,性能と安全性を向上させるため.
安全 に 関する 助言:
1. スイッチの正常な動作を保証するために,スイッチの定期的なテストと保守を実施します.スイッチの隔離抵抗をテストし,安全インターロックの動作を確認します.異常な加熱や振動を確認する.
2. スイッチのメンテナンスや修理作業を行う前にロックアウト/タグアウト手順を実行します.この手順は,作業中に偶然の電源化防止のためにスイッチをロックし,タグ付けすることを含む追加的な安全層を提供します
3. スイッチを操作または作業する職員に適切な訓練を提供すること. 訓練は適切な操作,運用,および保守手順をカバーする必要があります.切り替えに関連した潜在的な危険性.
4. 定期的な安全監査,危険評価,事故報告を含む包括的な安全管理システムを実施する.事故や怪我を起こす前に 潜在的なリスクを特定し対処する助けになります.
5. 閉ざされた場所または狭い場所にある高電圧隔離スイッチに適正な換気と冷却システムが設置されていることを確認する.十分な 換気 装置 は,熱 を 散らめ,スイッチ が 過熱 する こと を 防ぐ機能不全や火事さえ 引き起こします
状態:
1高さは1000mを超えない
2.環境気温:最大+40°C;最小:一般エリア -30°C,パラモス -40°C
3.風圧は700Paを超えない. (風速34m/sに対応する)
4地震の強度は8度を超えない.
5労働環境は頻繁に激しい振動がない.
6普通のタイプの隔離器の設置場所は,ガス,煙,化学堆積,塩噴霧霧霧,塵から遠ざかなければなりません.
隔離器の隔離と伝導能力を深刻に影響する他の爆発性および腐食性物質
7汚染防止型隔離器は,重度の汚れた導管エリアに適用されます. しかし,それは爆発物や火を引き起こす物質は,ないはずです.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定位電圧 | kV | 12 | |||||||||
| 2 | 定位電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | A について | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 1250 | |||||||||||
| 3 | 4s 短時間耐電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 80 | |||||||||||
| 4 | 定位隔熱レベル | 雷波 抵抗電圧 (ピーク) | 極から地球へ (ポジティブ&ネガティブ) |
kV | 75 | |||||||
| 骨折 (ポジティブ&ネガティブ) |
85 | |||||||||||
| 工業用周波数 抵抗電圧 (一分) (実価) |
乾燥試験/湿度試験 | 極から地球へ | 42 (乾燥した) 34 (湿) |
|||||||||
| 骨折 | 48 (乾燥) | |||||||||||
| 48 (乾燥) | ||||||||||||
| 48 (乾燥) 40 (湿) |
||||||||||||
| 5 | 主回路抵抗 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | メカニカルライフタイム | 時数 | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
