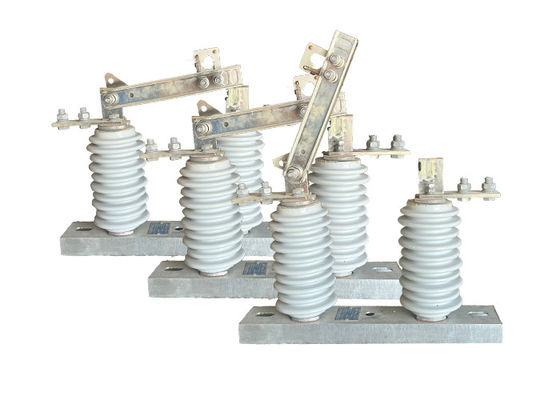

GW9シリーズ 自動ハックスティック切断スイッチ 630A 過負荷機能 産業用高圧電気隔離器

GW9シリーズ 自動ハックスティック切断スイッチ 630A 過負荷機能 産業用高圧電気隔離器

製品説明:

高電圧隔離器 (High Voltage Electrical Isolator) は,電源システムで使用される電源スイッチの一種で,保守または安全目的のために,電路をシステムの残りの部分から隔離する."垂直"という用語は,隔離器の向きを指します.垂直に支架構造に設置されている.

高電圧電池隔離器は,通常,高電圧伝送・配送システムで,保守・修理作業のためにネットワークの部分を隔離するために使用されます.高電圧 や 電流 に 対応 する よう 設計 さ れ て いる の で,通常 外部 に 設置 さ れ ます.

高電圧電気隔離器は,通常,静止と移動可能な接触器で構成され,空気隙間によって分離されます.隔離器が閉ざされた状態にあるとき,連絡先は互いに接触している隔離器が開くとコンタクトが分離します電流の流れを遮断し,電流をシステム全体から隔離する.

高電圧電気隔離器は,電力システムの安全性と信頼性の重要な要素であり,さまざまな環境条件で動作するように設計されています.性能と安全性に関する業界基準を満たすことを保証するために,厳格な試験と認証要件の対象となる場合が多い..

特徴:

1高電圧評価:高電圧隔離スイッチは,通常数千ボルトから数十万ボルトまでの高電圧に対応するように設計されています.

2頑丈な構造: 高電圧隔離スイッチは,通常,ポルセランやポリマーなどの電気弧,腐食,および他の形態の損傷に強く抵抗する材料で作られています..

3.アーチスチャート:多くの高電圧隔離スイッチは,電弧によって発生する熱を散布し,スイッチの損傷を防ぐのに役立つアーチスチャートで設計されています.

4. アーススイッチ:一部の高電圧隔離スイッチにはアーススイッチが装備されており,断路の隔離されたセクションをアースすることで追加の安全性を提供します.

5接続装置: 保守作業中にスイッチが偶然閉まるのを防ぐため多くの高電圧隔離スイッチは,すべての安全手順が遵守されるまでスイッチが閉まるのを防ぐ相互ロックメカニズムを装備しています..

6高電圧隔離スイッチには,ライトやフラグなどの視覚表示も含まれます.スイッチが開いた状態か閉じた状態か明確に示す.

適用:

1維持・修理:断断スイッチは,維持・修理目的で電源線の一段を隔離するために使用されます.電気ショック の 危険 を 冒さ ず に メンテナンス スタッフ が 安全 に 働ける よう に する.

2負荷消去:電源過負荷が発生した場合,切断スイッチを使用して負荷を消去し,電源線または機器の損傷を防ぐことができます.

3断線スイッチは,短路や地故障などの故障の場合,電源線の一段を断線するために使用できます.ネットワークの他の部分に 障害が広がり,さらなる損傷を 引き起こさないようにします.

4切り替え操作:切断スイッチは,電源の接続や切断,またはネットワークの異なる部分への電源の再路由などの切り替え操作に使用されます.

5保護: 断線スイッチは,電源線や機器を損傷から保護するために,断路器やファイューズなどの他の保護装置と併用されることが多い.

6再生可能エネルギー:風力や太陽光などの再生可能エネルギー源の利用が増加するにつれて,これらの源を電力網から接続し,切り離すのに切断スイッチが使用されます.

オペレーション:

1視覚表示: 高電圧断線スイッチは,位置指示灯や状態灯などの視覚表示装置を搭載し,スイッチの状態 (開いているか閉ざされているか) をはっきりと見ることができる.この 指示 は,操作 者 が スイッチ の 位置 を 素早く 特定 し,電源 を 供給 し て いる 回路 に 偶然 に 接触 する こと を 避ける ため に 役立つ.
2接続メカニズム:一部の高電圧切断スイッチは,特定の条件下で開くか閉じるのを防止する接続メカニズムが装備されています.例えば,スイッチは,スイッチを操作する前に回路の電源を消すことを要求する機械的または電気的インターロックを持つことができる.安全性を高める.
3遠隔操作: 高電圧切断スイッチは,制御システムまたはデバイスを使用して遠隔操作することができます.遠隔操作は,スイッチの近くにいる人材の必要性を最小限に抑えます.,電気による危険を軽減し,運用効率を向上させる.
4環境耐久性: 高電圧断線スイッチは,極端な温度,湿度,腐食的な環境などの厳しい環境に耐えるように設計されています.頑丈な囲みがあるかもしれません厳しい環境でも信頼性の高い動作と長寿を保証する密封剤とコーティング
5障害の検出と表示: 高電圧断線スイッチには障害の検出と表示メカニズムが組み込まれます.これらのシステムは,回路内の異常状態を検出できます.超電流や短回路など視覚的または音響的なアラームを設置し,潜在的な問題について操作者に警告し,迅速な対応を促進し,損害を最小限に抑える.

状態:

1設置する最高高度は1000mを超えてはならない.

2周囲の気温は+40°Cを超えてはならないし,一般の地域では -30°Cを下回らない.パラモス地域では -40°Cを下回らない.

3風圧は風速34m/sに相当する700Paを超えてはならない.

4隔離装置は 8度強度の地震に耐えられるはずです

5. 隔離装置は,頻繁に激しい振動がない場所に設置する必要があります.

6普通のタイプの隔離器は,ガス,煙,化学堆積,塩噴霧霧,塵,隔離器の隔離と伝導能力を深刻に影響する他の爆発性および腐食性のある材料.

7汚染防止型隔離装置は,非常に汚れた伝導領域で使用するのに適していますが,爆発物や火を起こす材料が含まれる領域には設置してはならない.

技術パラメータ:
