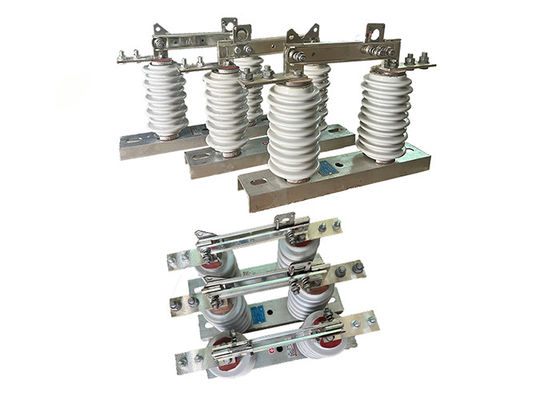

1250A 高電圧電気スイッチ 36kV セラミック/鋼製 サブステーショングループ切断スイッチに使用
製品説明:
高電圧隔離器とは,電網またはシステムの一部を,保守または修理目的で,他の部分から隔離するように設計された電気スイッチである.通常は高電圧電源伝送・配送システムで使用されます.
スイッチが開いているとき,スイッチが開いているとき,スイッチが開いているとき,システムの一部をネットワークの他の部分から物理的に切り離します電気の流れを阻害する
高電圧切断スイッチは,通常600Vから765,000Vの電圧で動作するように設計され,手動または自動で操作することができます.通常はサブステーションや電源柱に設置されます電力網のインフラストラクチャの重要な構成要素です
特徴:
1高電圧評価:高電圧隔離スイッチは,通常数千ボルトから数十万ボルトまでの高電圧に対応するように設計されています.
2頑丈な構造: 高電圧隔離スイッチは,通常,ポルセランやポリマーなどの電気弧,腐食,および他の形態の損傷に強く抵抗する材料で作られています..
3.アーチスチャート:多くの高電圧隔離スイッチは,電弧によって発生する熱を散布し,スイッチの損傷を防ぐのに役立つアーチスチャートで設計されています.
4. アーススイッチ:一部の高電圧隔離スイッチにはアーススイッチが装備されており,断路の隔離されたセクションをアースすることで追加の安全性を提供します.
5接続装置: 保守作業中にスイッチが偶然閉まるのを防ぐため多くの高電圧隔離スイッチは,すべての安全手順が遵守されるまでスイッチが閉まるのを防ぐ相互ロックメカニズムを装備しています..
6高電圧隔離スイッチには,ライトやフラグなどの視覚表示も含まれます.スイッチが開いた状態か閉じた状態か明確に示す.
適用:
高電圧切断スイッチは 電源伝送・配送システムの不可欠な部品ですネットワークの特定のセクションを保守や修理作業のために隔離できるようにするためまた,故障または他の異常状態の場合,ネットワークのセクションを隔離するために使用できます.
これらのスイッチは,高電圧と電流を処理するように設計されており,通常,ステンレス鋼,アルミニウム,銅などの耐久性のある素材で作られています.厳しい環境 に 耐える よう 設計 さ れ て いる極端な気温,強い風,豪雨など
高電圧切断スイッチには,エアブレイクスイッチ,オイル浸泡スイッチ,ガス隔離スイッチなど,いくつかの種類があります.エアブレイクスイッチは最も一般的なタイプです.スイッチを開けると物理的に分離するコンタクトセットを使用して動作しますオイル浸泡スイッチは,通常高電圧アプリケーションで使用され,スイッチを開くときにアーチを防ぐためにオイルで満たされています.ガス 絶縁 スイッチ は,スイッチ の コンタクト を 絶縁 する ため に 硫黄 ヘクサ フロライド ガス を 用いるより小さくコンパクトなスイッチ設計が可能です.
高電圧切断スイッチは,適切な訓練を受けた資格のある人材によって操作および保守されなければならない.これらのスイッチを操作する際には安全手順を遵守しなければならない.適切なパーソナルプロテクションの使用と,機器の意外な電源化防止のためのロックアウト/タグアウト手順の遵守を含む.高電圧切断スイッチの定期的なメンテナンスとテストも,適切に機能し,安全に使用できるようにすることが重要です.
安全リスク:
電気ショック: 高電圧の切断スイッチは,適切に扱わなければ,致命的な電気ショックをもたらす可能性があります.開ける前にスイッチを適切に隔離していない場合,または機器に欠陥がある場合,このようなことが起こることがあります..
2アーチフラッシュ: 高電圧断線スイッチを開くと,アーチフラッシュが発生し,熱,光,圧力の形でかなりの量のエネルギーを放出することができます.これは火傷を引き起こす可能性があります.目の損傷傷を負いました
3 機器の故障: 高電圧切断スイッチは,適切に保守されていない場合や過負荷されている場合,故障する可能性があります.これは機器の損傷,電気火災,その他の危険を引き起こす可能性があります.
4環境リスク:高電圧切断スイッチは,大気強風,大雨などの極端な気象条件にさらされうる屋外環境に置かれることが多い.稲妻が襲う時,これらの条件は,機器を操作または保守する職員にとって追加の安全リスクを生む可能性があります.
条件:
1設置する最高高度は1000mを超えてはならない.
2周囲の気温は+40°Cを超えてはならないし,一般の地域では -30°Cを下回らない.パラモス地域では -40°Cを下回らない.
3風圧は風速34m/sに相当する700Paを超えてはならない.
4隔離装置は 8度強度の地震に耐えられるはずです
5. 隔離装置は,頻繁に激しい振動がない場所に設置する必要があります.
6普通のタイプの隔離器は,ガス,煙,化学堆積,塩噴霧霧,塵,隔離器の隔離と伝導能力を深刻に影響する他の爆発性および腐食性のある材料.
7汚染防止型隔離装置は,非常に汚れた伝導領域で使用するのに適していますが,爆発物や火を起こす材料が含まれる領域には設置してはならない.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定位電圧 | kV | 12 | |||||||||
| 2 | 定位電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | A について | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 1250 | |||||||||||
| 3 | 4s 短時間耐電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 80 | |||||||||||
| 4 | 定位隔熱レベル | 雷波 抵抗電圧 (ピーク) | 極から地球へ (ポジティブとネガティブ) |
kV | 75 | |||||||
| 骨折 (ポジティブとネガティブ) |
85 | |||||||||||
| 工業用周波数 抵抗電圧 (一分) (実価) |
乾燥試験/湿度試験 | 極から地球へ | 42 (乾燥した) 34 (湿) |
|||||||||
| 骨折 | 48 (乾燥) | |||||||||||
| 48 (乾燥) | ||||||||||||
| 48 (乾燥) 40 (湿) |
||||||||||||
| 5 | 主回路抵抗 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | メカニカルライフタイム | 時数 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
