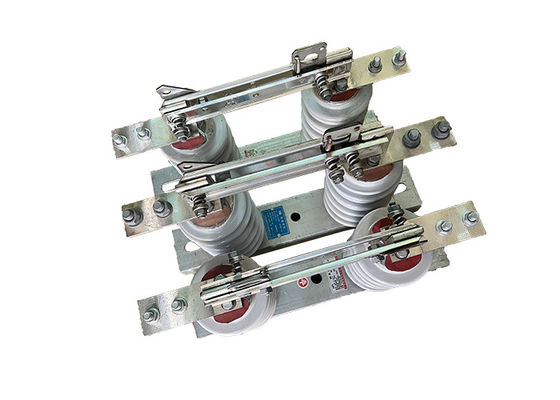

630A-1250A 高電圧産業隔離器 スイッチ グループ 切断 スイッチ 電力システムで使用しやすい設置
製品説明:
高電圧隔離スイッチは,電源システムで使用される電気スイッチの一種で,一組の回路をシステムの残りの部分から切り離します.通常,低電圧配送システムで,保守または修理作業のために回路のグループを隔離するために使用されます..
高電圧隔離スイッチは複数の回路を同時に処理するように設計されており,複数の回路を隔離する効率的で便利な方法となっています.通常は支柱構造に搭載され,空気隙間によって分離された固定および移動可能な接触装置で構成されます.高電圧隔離スイッチが開くと,コンタクトは分離され,回路を通る電流を中断し,他のシステムから隔離されます.
また,様々な環境条件で安全かつ信頼性の高い動作を可能に設計されています.性能と安全性を確保するために厳格な試験と認証要件が適用されます電力システムの安全性及び信頼性の重要な要素であり,他のシステムに障害を及ぼさず,一組の回路で保守または修理作業を安全に行うことができます.
適用:
1隔離:隔離スイッチが開いた状態にあるとき,電気回路に物理的なギャップが生じ,スイッチの両側にある送電線の断面を電気的に隔離します.この電源は,電源の流れを防ぎますスイッチの下流にある機器の損傷から守ることができます.
2超電圧保護:隔離スイッチは,電圧上昇防止装置と併用され,電圧上昇防止装置は,雷の衝撃や他の電気障害によって引き起こされる電圧上昇から保護するために設計されています.隔離スイッチ と オーバージェストラー の 組み合わせ は,電源 配線 から 余分 な 電気 エネルギー を 引く こと に よっ て,機器 の 損傷 に 対し て 保護 する こと に 役立ち ます.
3メンテナンスの安全性隔離スイッチは,電流線に可視的な断片を提供することで,電撃のリスクなしに保守スタッフが安全に線で作業できるようにします.機械 と その 上 に 働く 人 たち を 保護 する.
特徴:
1高電圧評価:高電圧隔離スイッチは,通常数千ボルトから数十万ボルトまでの高電圧に対応するように設計されています.
2頑丈な構造: 高電圧隔離スイッチは,通常,ポルセランやポリマーなどの電気弧,腐食,および他の形態の損傷に強く抵抗する材料で作られています..
3.アーチスチャート:多くの高電圧隔離スイッチは,電弧によって発生する熱を散布し,スイッチの損傷を防ぐのに役立つアーチスチャートで設計されています.
4. アーススイッチ:一部の高電圧隔離スイッチにはアーススイッチが装備されており,この装置は電路の隔離されたセクションをアースすることで追加の安全性を提供します.
5接続装置: 保守作業中にスイッチが偶然閉まるのを防ぐため多くの高電圧隔離スイッチは,すべての安全手順が遵守されるまでスイッチが閉まるのを防止する相互ロックメカニズムを装備しています..
6高電圧隔離スイッチには,ライトやフラグなどの視覚表示も含まれます.スイッチが開いた状態か閉じた状態か明確に示す.
安全リスク:
電気ショック: 高電圧の切断スイッチは,適切に扱わなければ,潜在的に致命的な電気ショックをもたらす可能性があります.開ける前にスイッチを適切に隔離していない場合,または機器に欠陥がある場合,このようなことが起こることがあります..
2アーチフラッシュ: 高電圧断線スイッチを開くと,アーチフラッシュが発生し,熱,光,圧力の形でかなりの量のエネルギーを放出することができます.これは火傷を引き起こす可能性があります.目の損傷傷を負いました
3 機器の故障: 高電圧切断スイッチは,適切に保守されていない場合や過負荷されている場合,故障する可能性があります.これは機器の損傷,電気火災,その他の危険を引き起こす可能性があります.
4環境リスク:高電圧切断スイッチは,大気,強風,大雨などの極端な気象条件にさらされうる屋外環境に置かれることが多い.稲妻が襲う時,これらの条件は,機器を操作または保守する職員にとって追加の安全リスクを生む可能性があります.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定位電圧 | kV | 12 | |||||||||
| 2 | 定位電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | A について | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 1250 | |||||||||||
| 3 | 4s 短時間耐電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 80 | |||||||||||
| 4 | 定位隔熱レベル | 雷波 抵抗電圧 (ピーク) | 極から地球へ (ポジティブ&ネガティブ) |
kV | 75 | |||||||
| 骨折 (ポジティブ&ネガティブ) |
85 | |||||||||||
| 工業用周波数 抵抗電圧 (一分) (実価) |
乾燥試験/湿度試験 | 極から地球へ | 42 (乾燥した) 34 (湿) |
|||||||||
| 骨折 | 48 (乾燥) | |||||||||||
| 48 (乾燥) | ||||||||||||
| 48 (乾燥) 40 (湿) |
||||||||||||
| 5 | 主回路抵抗 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | メカニカルライフタイム | 時数 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
