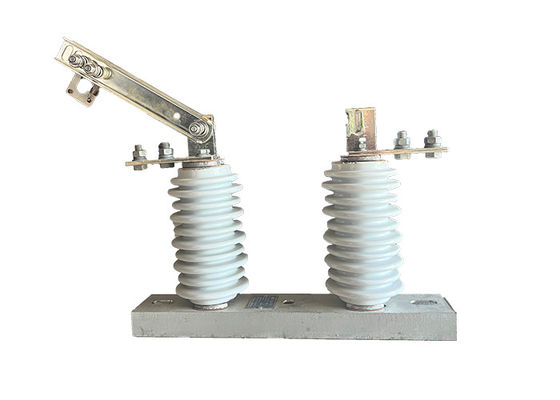

GW9-10/630A 高電圧直流切断スイッチ 保護のために上空電源線に設置された自動リセット

GW9-10/630A 高電圧直流切断スイッチ 保護のために上空電源線に設置された自動リセット

製品説明:

高電圧隔離スイッチは,電源送電・配送システムの不可欠な部品です.ネットワークの特定のセクションを保守や修理作業のために隔離できるようにするためまた,故障または他の異常状態の場合,ネットワークのセクションを隔離するために使用できます.

これらのスイッチは,高電圧と電流を処理するように設計されており,通常,ステンレス鋼,アルミニウム,銅などの耐久性のある素材で作られています.厳しい環境 に 耐える よう 設計 さ れ て いる極端な気温,強い風,豪雨など

高電圧隔離スイッチには,エアブレイクスイッチ,オイル浸泡スイッチ,ガス隔離スイッチなど,いくつかの種類があります.エアブレイクスイッチは最も一般的なタイプです.スイッチを開けると物理的に分離するコンタクトセットを使用しますオイル浸泡スイッチは,通常高電圧アプリケーションで使用され,スイッチを開くときにアーチを防ぐためにオイルで満たされています.ガス 絶縁 スイッチ は,スイッチ の コンタクト を 絶縁 する ため に 硫黄 ヘクサ フロライド ガス を 用いるより小さくコンパクトなスイッチ設計が可能です.

高電圧隔離スイッチは,適切な訓練を受けた資格のある職員によって操作および保守されなければならない.これらのスイッチを操作する際には安全手順を遵守しなければならない.適切なパーソナルプロテクションの使用と,機器の意外な電源化防止のためのロックアウト/タグアウト手順の遵守を含む.高電圧隔離スイッチの定期的なメンテナンスとテストも,それらのスイッチが適切に機能し,安全に使用できるようにするために重要です.

外部の真空断路器との関係:

屋外真空断路器と屋外高電圧断絶器の関係は,電気システムにおける互いを補完する役割にあります.

電気回路中断: 真空回路断片は,通常の動作中または故障の場合,電気回路中断をします.流れを断ち切る主要な手段として機能します対照的に,切断隔離器は,保守または修理作業中に電源から回路を隔離するために使用されます.物理的に回路を開くことで,安全の追加の層を提供します.

協調: 高電圧 電源 システム で は,真空 断路器 と 断路器 は,しばしば 協調 し て 働い て い ます.電流の流れを中断するために故障を検出し,トリッピングする責任があります切断隔離器は,電路を物理的に隔離し,切断の可視的な兆候を提供するために使用されます.

安全と保守: 断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断切断隔離装置は,回路を開き,見える空気の隙間を提供するために操作されます.この装置は,電源を消し,安全で動作できるようにします. 一方,真空断路器は,通常の動作と故障の場合,システムを保護します.

1隔離器のコンタクトが互いに接触し,電流が回路を通過できるようにします.HV電気隔離器は,手動または遠隔操作によって閉まる電気隔離装置の種類によって

2電源システムの部分を隔離するには,HV電気隔離器を開く必要があります.これは,通常,接触者を分離し,回路を通る電流を中断するために,手動またはリモート操作によって行われます.

3.HV電源隔離器を開けたら,隔離器に接続されている電源システムの部分は,システム全体から隔離されます.これは,保全または修理作業が孤立回路で安全に実行できるようにします.

4保守または修理作業が完了すると,隔離回路への電力を回復するために,HV電気隔離器を閉じることができます.連絡先を接続し,回路を通しての電流を回復するために手動またはリモート操作によって行う.

利点:

1シンプルな構造: 隔離スイッチはシンプルな構造で設計されており,理解し操作が簡単です.

保守が少ない: 設計と施工により,隔離スイッチは最小限の保守を必要とし,頻繁な検査と修理の必要性を軽減します.

2. 高断断・閉じる線性: 隔離スイッチは絶好の断断・閉じる線性があり,切り替え作業中にスムーズかつ信頼性の高い動作を保証します.

3高い信頼性:スイッチは,動作中に故障または障害のリスクを最小限に抑え,信頼性の高いパフォーマンスを提供するために構築されています.

4国際基準に適合する: GW9-12 ((W) シリーズの隔離スイッチは,国内外で同様の製品のレベルを満たすか超えている.市場での互換性と競争力を確保する.

安全 に 関する 助言:

1. スイッチの正常な動作を保証するために,スイッチの定期的なテストと保守を実施します.これはスイッチの隔離抵抗をテストし,セキュリティ・インターロックの動作を確認します.異常な加熱や振動を確認する.

2. スイッチのメンテナンスや修理作業を行う前にロックアウト/タグアウト手順を実行します.この手順は,作業中に偶然の電源化防止のためにスイッチをロックし,タグ付けすることを含む追加的な安全層を提供します

3. スイッチを操作または作業する職員に適切な訓練を提供すること.訓練は適切な操作,運用および保守手順をカバーする必要があります.切り替えに関連した潜在的な危険性.

4. 定期的な安全監査,危険評価,事故報告を含む包括的な安全管理システムを実施する.事故や怪我を起こす前に 潜在的なリスクを特定し対処する助けになります.

5. 閉ざされた場所または狭い場所にある高電圧隔離スイッチに適当な換気と冷却システムが設置されていることを確認する.十分な 換気 装置 は 熱 を 散らめ,スイッチ が 過熱 する こと を 防ぐ機能不全や火事さえ 引き起こします

状態:

1高さは1000mを超えない

2.環境気温:最大+40°C;最小:一般エリア -30°C,パラモス -40°C

3.風圧は700Paを超えない. (風速34m/sに対応する)

4地震の強度は8度を超えない.

5労働環境は頻繁に激しい振動がない.

6普通のタイプの隔離器の設置場所は,ガス,煙,化学堆積,塩噴霧霧霧,塵から遠ざかなければなりません.

隔離器の隔離と伝導能力を深刻に影響する他の爆発性および腐食性物質

7汚染防止型隔離器は,重度の汚い導電領域に適用されます.しかし,それは爆発物や火を引き起こす物質は,ないはずです.

技術パラメータ:
