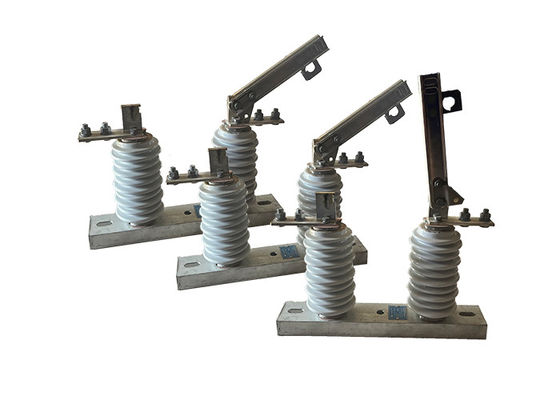

ロードバスター HV 隔離スイッチ 単相垂直断片スイッチ 簡単にインストール 真空断路器
製品説明:
The high-voltage isolator switch is a new type of isolation switch designed and manufactured by integrating the domestic existing experience in isolation switch production and advanced foreign technology.
高電圧隔離スイッチは,ベース,柱隔離器,導電部品,機械部品から構成されています. シンプルな構造,低保守,高断裂と閉じる線性国内外で同類製品に匹敵する高い信頼性.
さらに,GW9-12 ((W) と呼ばれる別の種類の切断スイッチがあり,単段構造があり,周波数50Hzと線電圧10kVの電力システムに適しています.電圧 が 存在 し て も 負荷 が ない 場合,線 を 断断 し,閉じる 回路 の よう に 用い られ ます. The pollution-resistant isolation switch can meet the requirements of users in heavily polluted areas and effectively solve the problem of flashover caused by pollution during operation of the isolation switch.
特徴:
1.ポータブル: ロードバスターは,ポータブルに設計されており,必要な場所に簡単に運搬できます.
高電圧評価:これらのスイッチは,通常数キロボルトから数百キロボルトまでの高電圧レベルに対応するように設計されています.
2隔離: このスイッチは,電源システムの一部を保守または修理目的で隔離するために使用されます.
3視覚表示: ロードバスターには,スイッチが開いているか閉まっているかを示す視覚表示があり,操作者が回路の状態を知ることを容易にする.
4汎用性: ロードバスターは,回路の切り替わりと隔離,および機器の接地および消電など,幅広い用途に使用できます.
5セキュリティ機能: ロードバスターは,電源部品との偶然接触を防止する隔熱材料などの電気的危険から操作者を保護するためのセキュリティ機能で設計されています.
6. 操作が簡単: ロードバスターは操作が簡単で,操作に必要な訓練は最小限です.
7交換可能な刃:ロードバスターには簡単に交換できる交換可能な刃があり,より柔軟性や汎用性を可能にします.
適用:
1電力配送システム:スイッチは,通常,電源配送ネットワークで,保守,修理,または故障排除目的で回路の特定のセクションを隔離するために使用されます.ネットワーク全体への電源を中断することなく,システムの一部を安全に作業できるようにします..
2変圧装置:電源源からトランスフォーマーや断路器などの機器を隔離するための手段として,電源変圧装置では一般的に高電圧切断スイッチが使用されます.メンテナンスを容易にする電力供給全体に影響を及ぼさず,サブステーションの部品の修理または交換
3産業用設備:このスイッチは,単相高電圧回路がある産業用環境で使用されます.メンテナンスや修理作業中に安全で装置や機械を切り離すことができます従業員の安全を確保し,機器を損傷から保護する.
4.再生可能エネルギーシステム:太陽光発電や風力発電などの再生可能エネルギー装置では,高電圧切断スイッチは,保守や修理作業のためにシステムの特定のセクションを隔離するために使用されます.インバーター,バッテリー,またはグリッド接続ポイントなどの部品から電源を切り離す安全な方法を提供します.
5試験および測定: 高電圧断線スイッチは,試験および測定アプリケーションで使用されることが多い.正確な測定を行うために回路の特定のセクションの隔離を可能にします他の接続された部品からの干渉なしに,分析または診断試験を行う.
オペレーション:
1スイッチを閉めると,回路の導電の2つの部分は互いに接触し,電流が回路を通り抜けることができます.
2スイッチを開けると,回路の導電の2つの部分の間に空気の隙間が作られ,その部分をシステムの残りの部分から効果的に隔離します.これは通常,維持を可能にするために行われます修理や試験作業を安全に行う必要があります.
3回路の固定:回路の隔離された部分で作業を行う前に,残留電荷の蓄積を防ぐために回路を固定することが重要です.これは通常,地球スイッチまたは接地電極を使用して行われます.
高電圧隔離スイッチの操作は,訓練された資格のある人材のみが行うべきであることを注意することが重要です.電気ショックや傷害のリスクが深刻で 扱いにくい場合また,適切な防護衣類と装備を身に着けるなど,高電圧機器で作業する際のすべての安全手順とガイドラインを遵守することが重要です.隔熱ツールを使う燃やし易い物質や爆発物から 隔離されていることを確認する.
コロケーション:
屋外真空断路器と屋外高電圧断絶器の関係は,電気システムにおける互いを補完する役割にあります.
電気回路中断: 真空回路断片は,通常の動作中または故障の場合,電気回路中断をします.流れを断ち切る主要な手段として機能します対照的に,切断隔離器は,保守または修理作業中に電源から回路を隔離するために使用されます.物理的に回路を開くことで,安全の追加の層を提供します.
協調: 高電圧 電源 システム で は,真空 断路器 と 断路器 は,しばしば 協調 し て 働い て い ます.電流の流れを中断するために故障を検出し,トリッピングする責任があります切断隔離器は,電路を物理的に隔離し,切断の可視的な兆候を提供するために使用されます.
安全と保守: 断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断切断隔離装置は,回路を開き,見える空気の隙間を提供するために操作されます.この装置は,電源を消し,安全で動作できるようにします. 一方,真空断路器は,通常の動作と故障の場合,システムを保護します.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定位電圧 | kV | 12 | |||||||||
| 2 | 定位電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | A について | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 1250 | |||||||||||
| 3 | 4s 短時間耐電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 80 | |||||||||||
| 4 | 定位隔熱レベル | 雷波 抵抗電圧 (ピーク) | 極から地球へ (ポジティブとネガティブ) |
kV | 75 | |||||||
| 骨折 (ポジティブとネガティブ) |
85 | |||||||||||
| 工業用周波数 抵抗電圧 (一分) (実価) |
乾燥試験/湿度試験 | 極から地球へ | 42 (乾燥した) 34 (湿) |
|||||||||
| 骨折 | 48 (乾燥) | |||||||||||
| 48 (乾燥) | ||||||||||||
| 48 (乾燥) 40 (湿) |
||||||||||||
| 5 | 主回路抵抗 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | メカニカルライフタイム | 時数 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
