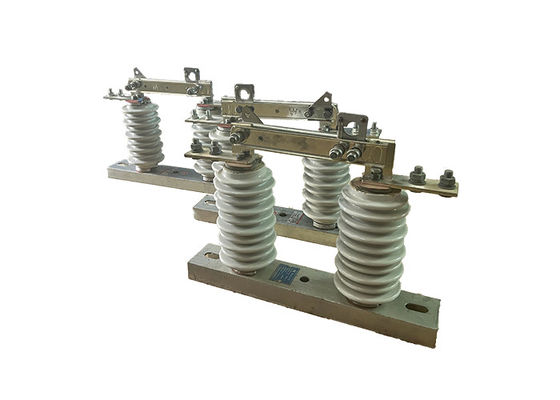

シングルフェーズ高電圧隔離スイッチ ポルセラン 屋外真空断路器 1250A 12kV サブステーション用
製品説明:
高電圧隔離スイッチは,電流配送線を保全,修理,または緊急目的のために隔離および接地するために使用される携帯デバイスの一種である.幅広い用途で使用できる多用性のあるツールです航空配送線,サブステーション,産業施設を含む.
隔離スイッチは 1 人で操作できるように設計され,操作と操作が簡単です.電気機器に届くように拡張できる交換可能なアタッチメントのセットで,スイッチを開閉し,接地線などの様々なタスクを実行できます.
隔離スイッチは,電気回路の可視的な断絶を可能にするように設計されており,電源化された機器との偶然接触から保護するのに役立ちます.厳しい環境にも耐えられるように設計されています強い風,雨,雪などで,屋外での使用に適しています.
状態:
1設置する最高高度は1000mを超えてはならない.
2周囲の気温は+40°Cを超えてはならないし,一般の地域では -30°Cを下回らない.パラモス地域では -40°Cを下回らない.
3風圧は風速34m/sに相当する700Paを超えてはならない.
4隔離装置は 8度強度の地震に耐えられるはずです
5. 隔離装置は,頻繁に激しい振動がない場所に設置する必要があります.
6普通のタイプの隔離器は,ガス,煙,化学堆積,塩噴霧霧,塵,隔離器の隔離と伝導能力を深刻に影響する他の爆発性および腐食性のある材料.
7汚染防止型隔離装置は,非常に汚れた伝導領域で使用するのに適していますが,爆発物や火を起こす材料が含まれる領域には設置してはならない.
1スイッチを閉じるスイッチが閉じると,回路の導電の2つの部分が互いに接触し,電流が回路を通り抜けることができます.
2スイッチを開けるスイッチを開くと,電路の導電部分の間には空気の隙間が作られ, 切断区間はシステム全体から隔離されます.これは通常,維持を可能にするために行われます修理や試験作業を安全に行う必要があります.
3サーキットを固定する単離された回路の部分で作業を行う前に,残留電荷の蓄積を防ぐために回路をアースすることが重要です.これは通常,地球スイッチまたは接地電極を使用して行われます.
高電圧隔離スイッチの操作は,訓練された資格のある人材のみが行うべきであることを注意することが重要です.電気ショックや傷害のリスクが深刻で 扱いにくい場合また,適切な防護衣類と装備を身に着けるなど,高電圧機器で作業する際のすべての安全手順とガイドラインを遵守することが重要です.隔熱ツールを使う燃やし易い物質や爆発物から 隔離されていることを確認する.
1隔離: スイッチは,維持または修理目的で電源システムの単一相を隔離するために使用されます.
2高電圧評価:これらのスイッチは,通常数キロボルトから数百キロボルトまでの高電圧レベルに対応するように設計されています.
3手動操作:スイッチはフックスティックまたはレバーを使用して手動で操作されます.操作者はスイッチの安全な操作に訓練されなければならない.
4視覚表示:一部のスイッチには,スイッチが開いているか閉まっているかを示す視覚表示があり,操作者が回路の状態を知ることを容易にする.
5耐久性:このスイッチは,極端な温度,湿度,腐食性物質などの厳しい環境条件に耐えられるように設計されています.
6安全性:スイッチは,電源のある部品との偶然接触を防止する隔熱材料などの電気的危険から操作者を保護するための安全性機能で設計されています.
7. コンパクトサイズ: 単相高電圧隔離スイッチは,通常,サイズがコンパクトで,狭いスペースに設置できます.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定位電圧 | kV | 12 | |||||||||
| 2 | 定位電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | A について | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 1250 | |||||||||||
| 3 | 4s 短時間耐電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 80 | |||||||||||
| 4 | 定位隔熱レベル | 雷波 抵抗電圧 (ピーク) | 極から地球へ (ポジティブとネガティブ) |
kV | 75 | |||||||
| 骨折 (ポジティブとネガティブ) |
85 | |||||||||||
| 工業用周波数 抵抗電圧 (一分) (実価) |
乾燥試験/湿度試験 | 極から地球へ | 42 (乾燥した) 34 (湿) |
|||||||||
| 骨折 | 48 (乾燥) | |||||||||||
| 48 (乾燥) | ||||||||||||
| 48 (乾燥) 40 (湿) |
||||||||||||
| 5 | 主回路抵抗 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | メカニカルライフタイム | 時数 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
