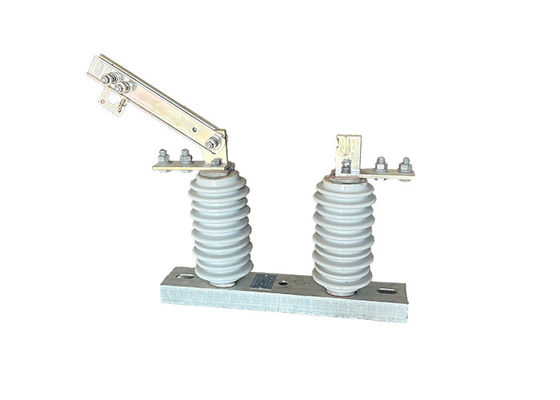

高電圧の屋外ディスコンターター スイッチ AC パワー より良い効果は,屋外バキュム回路断片器で使用されます.

高電圧の屋外ディスコンターター スイッチ AC パワー より良い効果は,屋外バキュム回路断片器で使用されます.

製品説明:

屋外切断スイッチは,電源源から電路を切断するために,高電圧の電源伝送・配送システムで使用され,メンテナンスや修理の目的があります.彼らは電源から回路を隔離するための手段を提供します労働者が電気ショックのリスクなく安全で作業を行うことができます.

外部切断スイッチの操作は,スイッチの刃や接触の開閉を制御する回転するポールを含みます.刃は取り付けられ,取り外されてもよい.このメカニズムは,スイッチの状態を手動で目に見える形で表示できるようにします.

操作者の安全を確保するために,断断スイッチのポールは,通常,ガラス繊維や複合材料などの導電性のない材料で作られています.システム内に存在する高電圧に対する隔離を供給するこの断熱装置は,スイッチを操作する際に操作者を電気ショックから保護します.

屋外切断スイッチは,制御する回路の異なる電圧と電流評価に対応するために,さまざまな設計とサイズで利用できます.屋外 の 場所 の 柱 や 構造 に 装着 する こと が よく あり ます断路器やファイューズなどの他の保護装置と組み合わせると,切断スイッチは,隔離と保護手段を提供することで,電気システムの全体的な安全性と信頼性に貢献します..

オペレーション:

1 準備: スイッチ を 操作 する 前 に,電源 を 消し,電気が 危険 に なる こと を 防ぐ ため に,回路 を 正しく 接地 する こと が 必要 です.スイッチは,損傷または磨損の兆候を検査する必要があります..
2 スイッチを閉める:スイッチを閉めるには,操作者はスイッチハンドルまたは制御レバーを手動または遠隔操作で閉ざされた位置に移動します.これは回路を電源に接続します.電流が回路を通るようにする.
3 スイッチを開く: スイッチを開くには,操作者はスイッチハンドルまたは制御レバーを手動または遠隔操作で開いた位置に移動します.これは電源から回路を切り離します.電流の流れを中断する.
4 弧管理: スイッチを開くと,接触点の間には電波が発生し,危険でスイッチに損傷を引き起こす可能性があります.スイッチは,アーチスルーやブローアウトコイルなどの装置を装備できる..
5 安全性: 高電圧切断スイッチの操作者は,電気的危険を防ぐために適切な安全手順に従う必要があります.これは個人保護具を着用したり,チームで働いたり,そしてロックアウト/タグアウトの手順に従って.

構造:

この製品は,ベース (プレート),ポスト・insulator,導電部分とインターロック装置で構成されています.ナイフの一端はボルトを通してダイナミック・コンタクト・ナイフヘッドに設置されています.ナイフの反対端は静的接触頭と別々に接続されている.圧縮スプリングの圧力によって両側が良好な接触状態を維持されます.各ナイフはスロット型のもので,ナイフの熱散布表面を増加させるだけでなく,温度の上昇を減らすことも有利です短回路に対する動的熱安定性を向上させる.コンタクトナイフの回転しない端に設置された相互ロック部品と,コンタクト上の静的ロックフックが,開口ロック装置を構成する.,ブレーキを閉じると自動ロックして,ブレーキナイフが自分の重量や電力の影響で落ちないようにします.原因なくブレーキを開けること.

関連:

屋外真空断路器と屋外高電圧断絶器の関係は,電気システムにおける互いを補完する役割にあります.

1電気回路中断:真空回路断片は,通常の動作中または故障の場合,電気回路中断をします.流れを断ち切る主要な手段として機能します対照的に,切断隔離器は,保守または修理作業中に電源から回路を隔離するために使用されます.物理的に回路を開くことで,安全の追加の層を提供します.

2調整:高電圧電源システムでは,真空断路器と断断隔器は,しばしば協調して一緒に動作します.電流の流れを中断するために故障を検出し,トリッピングする責任があります切断隔離器は,電路を物理的に隔離し,切断の可視的な兆候を提供するために使用されます.

3セキュリティと保守: 断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断切断隔離装置は,回路を開き,見える空気の隙間を提供するために操作されます.この装置は,電源を消し,安全で動作できるようにします. 一方,真空断路器は,通常の動作と故障の場合,システムを保護します.

技術パラメータ:
