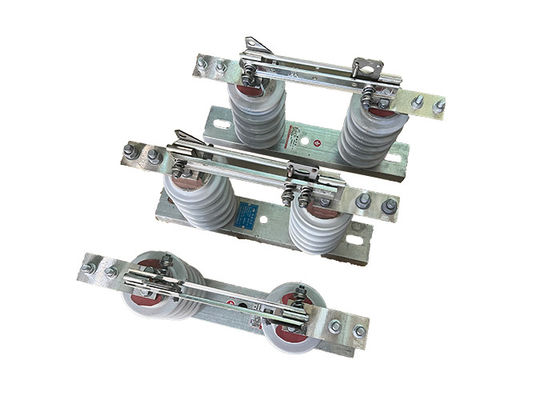

高電圧切断スイッチ GW9-10 シリーズ 1250A 屋外用断路器で使用される真空切断器
製品説明:
GW9-10シリーズの高電圧切断スイッチは,維持および修理目的で電気回路を隔離するために使用される携帯型高電圧電気スイッチです.通常は中高電圧の電源送電・配送システムで使用されます.
ロードバスターの電気隔離装置は 持ち運べるように設計され 必要な場所に簡単に運ばれます 高電圧レベルに対応できます通常は数キロボルトから数百キロボルトまで.
スイッチは,電源システムの部分を保守または修理目的で隔離するために使用されます.スイッチが開いているか閉まっているかを示す視覚表示器があります.操作者が回路の状態を知ることを容易にする.
ロードバスター電気隔離器は,回路の切り替わりと隔離,および機器の接地および消電など,幅広い用途に使用できます.電気的危険から操作者を保護するための安全装置で設計されています電気部品との偶然接触を防止する保温材料などです
スイッチは操作が簡単で,操作に必要な訓練は最小限である.交換可能な刃があり,簡単に交換できるため,より柔軟性や汎用性がある.
適用:
1 サブステーションの隔離:サブステーションでは,高電圧切断スイッチを使用して,トランスフォーマー,断路器,および他の機器を電源システムから接続し,保守または修理に使用します.
2 トランスミッションラインの隔離:高電圧切断スイッチは,高電圧送電線の部分を保守,修理,または緊急時の電流を防止するために使用されます.
3 コンダッシターバンク切換:コンデンサータバンクを持つ電源システムでは,電圧バンクを電源システムから接続解除または修理するために高電圧脱線スイッチを使用する.
4 負荷流出:過負荷や他の緊急事態の場合,電源システムの特定のセクションを切り離して負荷を落とすため,高圧切断スイッチを使用することができます.
5 断片隔離:高電圧切断スイッチは,機器の損傷を防止し,電源の継続性を確保するために,電源システムの欠陥セクションを隔離するために使用されます.
条件:
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定位電圧 | kV | 12 | |||||||||
| 2 | 定位電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | A について | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 1250 | |||||||||||
| 3 | 4s 短時間耐電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 80 | |||||||||||
| 4 | 定位隔熱レベル | 雷波 抵抗電圧 (ピーク) | 極から地球へ (ポジティブとネガティブ) |
kV | 75 | |||||||
| 骨折 (ポジティブとネガティブ) |
85 | |||||||||||
| 工業用周波数 抵抗電圧 (一分) (実価) |
乾燥試験/湿度試験 | 極から地球へ | 42 (乾燥した) 34 (湿) |
|||||||||
| 骨折 | 48 (乾燥) | |||||||||||
| 48 (乾燥) | ||||||||||||
| 48 (乾燥) 40 (湿) |
||||||||||||
| 5 | 主回路抵抗 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | メカニカルライフタイム | 時数 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
