製品説明:

屋外切断スイッチは,電流配送線を保全,修理,または緊急目的のために隔離および接地するために使用される携帯デバイスの一種である.幅広い用途で使用できる多用性のあるツールです航空配送線,サブステーション,産業施設を含む.

oは,操作と操縦を容易にする1人操作のために設計されています.それは電動機器に到達するために拡張できる望遠鏡ファイバーガラスポールで構成されています.交換可能な固定装置のセット, ユーザがスイッチや接地線を開閉するなど様々な作業を行うことができます.

隔離スイッチは,電気回路の可視的な断絶を可能にするように設計されており,電源化された機器との偶然接触から保護します.厳しい環境にも耐えられるように設計されています強い風,雨,雪などで,屋外での使用に適しています.

構造:

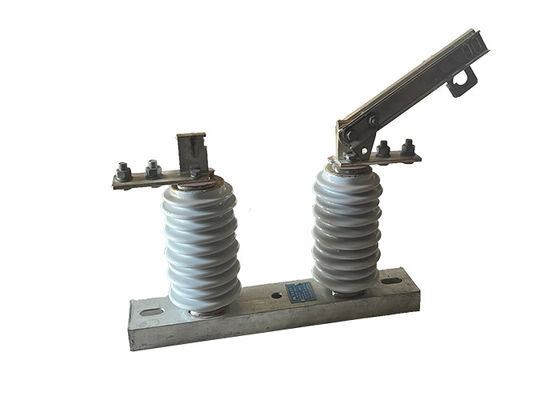

この製品は,ベース (プレート),ポスト・insulator,導電部分とインターロック装置で構成されています.ナイフの一端はボルトを通してダイナミック・コンタクト・ナイフヘッドに設置されています.ナイフの反対端は静的接触頭と別々に接続されている.圧縮スプリングの圧力によって両側が良好な接触状態を維持されます.各ナイフはスロット型のもので,ナイフの熱散布表面を増加させるだけでなく,温度の上昇を減らすことも有利です短回路に対する動的熱安定性を向上させる.コンタクトナイフの回転しない端に設置された相互ロック部品と,コンタクト上の静的ロックフックが,開口ロック装置を構成する.,ブレーキを閉じると自動ロックして,ブレーキナイフが自分の重量や電力の影響で落ちないようにします.原因なくブレーキを開けること.

適用:

1.回路隔離: 高電圧隔離スイッチは,保守,修理,または試験目的のために高電圧回路のセクションを隔離するために使用されます.スイッチを開けることで,部分がシステムから切断できる作業を安全に行うことができます.

2負荷スイッチ: 高電圧隔離スイッチは電流の流れを制御するために負荷スイッチとして使用できます.彼らは,負荷が比較的小さい状況で特に有用であり,断路器やファイズを必要としません.

3オーバーヘッド・ライン・プロテクション: 高電圧隔離スイッチは,電源線に設置され,雷の衝突や他の電気障害から保護されます.線路の一部を隔離することで装置の損傷を防止し,停電のリスクを軽減します.

4トランスフォーマー保護:高電圧隔離スイッチは,故障または過負荷の場合,電網から分離してトランスフォーマーを保護するためにも使用されます.スイッチを開けることで,トランスフォーマーがネットワークから切り離せるトランスフォーマーやその他の機器の損傷を防ぐ.

状態:

1設置する最高高度は1000mを超えてはならない.

2周囲の気温は +40°Cを超えてはならないし,一般の地域では -30°Cを下回らない.パラモス地域では -40°Cを下回らない.

3風圧は風速34m/sに相当する700Paを超えてはならない.

4隔離装置は 8度強度の地震に耐えられるはずです

5. 隔離装置は,頻繁に激しい振動がない場所に設置する必要があります.

6普通のタイプの隔離装置は,ガス,煙,化学堆積,塩噴霧霧,塵から遠ざけなければならない.隔離器の隔離と伝導能力を深刻に影響する他の爆発性および腐食性のある材料.

7汚染防止型隔離装置は,非常に汚れた伝導領域で使用するのに適していますが,爆発物や火を起こす材料が含まれる領域には設置してはならない.

技術パラメータ:
