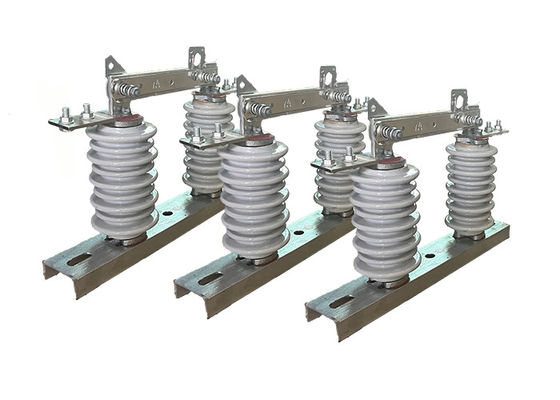

高電圧配送システムのための産業用屋外切断スイッチ 操作が簡単 フックスティックスイッチ

高電圧配送システムのための産業用屋外切断スイッチ 操作が簡単 フックスティックスイッチ

製品説明:

隔離スイッチとも呼ばれる外部切断スイッチは,高圧電源システムの不可欠な部品です.その 主要 な 目的 は,電路 の 特定の 部分 を 電源 から 切り離す か 隔離 する こと です..
外部切断スイッチの主な機能は,電気回路を物理的に断ち,効率的に電源から機器を分離することです.この接続と隔離は,メンテナンススタッフが安全に機器で作業することを可能にします電気ショックのリスクを最小限に抑える
vakuum circuit breakerとは異なり,屋外切断スイッチには弧消化機能がないことに注意することが重要です.電路の切り替えや故障状態で発生する電波を中断したり消したりする設計ではない..
高電圧電源システムでは,高電圧隔離スイッチはしばしば真空断路器で調整されます.電流の流れを中断するために故障を検出し,トリッピングする責任があります断線隔離器が動作し,物理的に電路を隔離し,断線の視覚的な表示をします.
電気機器のメンテナンス作業を行う前に,電池の電源を切断するスイッチを設置し,切断隔離装置は,回路を開き,見える空気のギャップを作成するために操作されます.この操作は,機器が電源を消し,保守作業に安全であることを確認します.
外部切断スイッチは,切断スイッチまたは隔離スイッチとも呼ばれ,高電圧電力システムの不可欠な部品です.その 主要 な 目的 は,電路 の 特定の 部分 を 電源 から 切り離す か 隔離 する こと です..


適用:

1.回路隔離: 高電圧隔離スイッチは,保守,修理,または試験目的のために高電圧回路のセクションを隔離するために使用されます.スイッチを開けることで,部分がシステムから切断できる作業を安全に行うことができます.

2負荷スイッチ: 高電圧隔離スイッチは電流の流れを制御するために負荷スイッチとして使用できます.彼らは,負荷が比較的小さい状況で特に有用であり,断路器やファイズを必要としません.

3オーバーヘッド・ライン・プロテクション: 高電圧隔離スイッチは,電源線に設置され,雷の衝突や他の電気障害から保護されます.線路の一部を隔離することで装置の損傷を防止し,停電のリスクを軽減します.

4トランスフォーマー保護:高電圧隔離スイッチは,故障または過負荷の場合,電網から分離してトランスフォーマーを保護するためにも使用されます.スイッチを開けることで,トランスフォーマーがネットワークから切り離せるトランスフォーマーやその他の機器の損傷を防ぐ.

オペレーション:

1 準備: スイッチ を 操作 する 前 に,電源 を 消し,電気が 危険 に なる こと を 防ぐ ため に,回路 を 正しく 接地 する こと が 必要 です.スイッチは,損傷または磨損の兆候を検査する必要があります..
2 スイッチを閉める:スイッチを閉めるには,操作者はスイッチハンドルまたは制御レバーを手動または遠隔操作で閉ざされた位置に移動します.これは回路を電源に接続します.電流が回路を通るようにする.
3 スイッチを開く: スイッチを開くには,操作者はスイッチハンドルまたは制御レバーを手動または遠隔操作で開いた位置に移動します.これは電源から回路を切り離します.電流の流れを中断する.
4 弧管理: スイッチを開くと,接触点の間には電波が発生し,危険でスイッチに損傷を引き起こす可能性があります.スイッチは,アーチスルーやブローアウトコイルなどの装置を装備できる..
5 安全性: 高電圧切断スイッチの操作者は,電気的危険を防ぐために適切な安全手順に従う必要があります.これは個人保護具を着用したり,チームで働いたり,そしてロックアウト/タグアウトの手順に従って.

構造:

記述される製品は,ベース (プレート),ポスト・アイソレーター,導電部分,およびインターロック装置から構成される.ナイフはボルトを通してダイナミック接触ナイフヘッドにインストールされ,静的接触ヘッドと別々に接続されています圧縮スプリングの圧力によって両側が良好な接触状態を維持されます.温度上昇を減らし,熱散の表面を増加させるこれはナイフの機械的強さに貢献し,短回路に対して動力的に熱的に安定します.
コンタクトナイフの回転しない端に設置された相互ロックパーツと,コンタクトナイフの静的ロックフックが開口ロック装置を構成する.ブレーキが閉じると,装置は自動ロック,ブレーキナイフが自重または電気力の作用によって落ちないようにします.
この製品は電力の送電・配送システムで一般的に使用され,電力のネットワークの適切な機能を確保する上で重要な役割を果たします.これらのスイッチで作業する際には,適切な安全手順を遵守する必要があります.訓練を受けた人材のみが操作・保守を許可されるべきです.

状態:

1指定区域における最高高度は海面から1000mを超えない.この高度制限は,装置の設置および運用に関連している.

2周囲の気温には一定の制限があります. 最大気温は40°Cを超えてはならないし,最低気温は特定の地域によって異なります. 一般的な地域では,最低温は -30°C以下に下がらないようにパラモスの地域では -40°C以下には下りません

3風圧は700パスカル (Pa) を超えてはならない.これは,風速が約34m/sに相当する.この限界は,機能性や構造的整合性を損なうことなく,機器が風力に耐えるようにする..

4地震の強度は8度を超えてはならない.これは,機器が損傷を受けずに耐えることができる最大地震の強さを指します.地震 の 強さ を 測定 する 特定の 尺度 は,地域 や 国 に 依存 し て い ます..

5労働環境は,頻繁な激しい振動から自由であるべきである.この要求は,機器が通常の作業条件下で安定して動作することを保証する.過剰な振動 は 隔離器 の 性能 や 寿命 に 影響 する.

6通常型隔離装置は,ガス,煙,化学沉積物,塩噴霧霧,塵,その他の爆発性または腐食性物質から遠ざける場所に設置すべきである.これらの材料は,隔離器の隔離と伝導能力に悪影響を及ぼす可能性があります.性能と安全性を損なう可能性があります.

7汚染防止型隔離器は,深刻な汚染のある地域で使用するように設計されています.しかし,そのような地域でも,爆発物や火事を引き起こす物質が存在しないことこの要求は,環境の厳しい条件にもかかわらず,隔離器が安全で機能し続けることを保証します.

技術パラメータ:
