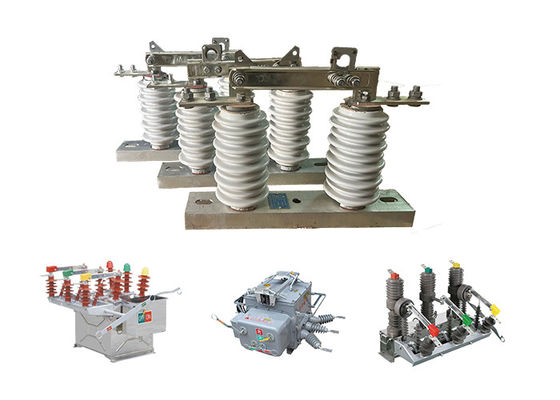

電気屋外切断スイッチ 切断と隔離のための高電圧セラミックと鉄切断スイッチ

電気屋外切断スイッチ 切断と隔離のための高電圧セラミックと鉄切断スイッチ

製品説明:

高電圧隔離スイッチは,脱線スイッチまたは隔離スイッチとしても知られており,高電圧電力システムの不可欠な部品です.電気回路の特定の部分を電源から切り離したり隔離したりする目的.

高電圧隔離スイッチの主な機能は,電気回路を物理的に断ち,機器と電源の間隔を作り出すことです.この接続と隔離は,電撃のリスクなしに,保守スタッフが安全に機器で作業することを可能にします..

真空回路断片とは異なり,高電圧隔離スイッチは弧消化機能を提供しません.電路の切り替えや故障状態で発生する電波を中断したり消したりする設計ではない..

高電圧電源システムでは,高電圧隔離スイッチはしばしば真空断路器で調整されます.電流の流れを中断するために故障を検出し,トリッピングする責任があります断線隔離器が動作し,物理的に回路を隔離し,視覚的に断線を表示する.

高電圧隔離スイッチは, メンテナンススタッフの安全を確保するために重要な役割を果たします.切断隔離装置は,回路を開き,見える空気のギャップを作成するために操作されます.この操作は,機器が電源を消し,メンテナンス活動のために安全であることを確認します.

適用:

1屋外切断スイッチは電源伝送・配送システムの不可欠な部品ですネットワークの特定のセクションを保守や修理作業のために隔離できるようにするためまた,故障または他の異常状態の場合,ネットワークのセクションを隔離するために使用できます.

2これらのスイッチは,高電圧と電流に対応するように設計されており,通常,ステンレス鋼,アルミニウム,銅などの耐久性があり,頑丈な材料で作られています.厳しい環境 に 耐える よう 設計 さ れ て いる極端な気温,強い風,豪雨など

3高電圧切断スイッチには,エアブレイクスイッチ,オイル浸泡スイッチ,ガス隔離スイッチなど,いくつかの種類があります.エアブレイクスイッチは最も一般的なタイプです.スイッチを開けると物理的に分離するコンタクトセットを使用しますオイル浸泡スイッチは,通常高電圧アプリケーションで使用され,スイッチを開くときにアーチを防ぐためにオイルで満たされています.ガス 絶縁 スイッチ は,スイッチ の コンタクト を 絶縁 する ため に 硫黄 ヘクサ フロライド ガス を 用いるより小さくコンパクトなスイッチ設計が可能です.

4高電圧切断スイッチは,適切な訓練を受けた資格のある人材によって操作および保守されなければならない.これらのスイッチを操作する際には安全手順が遵守されなければならない.適切なパーソナルプロテクションの使用と,機器の意外な電源化防止のためのロックアウト/タグアウト手順の遵守を含む.高電圧切断スイッチの定期的なメンテナンスとテストも,適切に機能し,安全に使用できるようにすることが重要です.

外部脱線スイッチスイッチは,正常な作業隔離距離を確保し,導電部分,隔離装置を固定するために,隔離装置を使用して,電導部分とベースを分離します.組み込みスイッチ装置としてベース. オープン状態では,正常な動作電圧に耐えられるように,見える隙間と適切な断裂隔離距離があります. 閉じた状態では,通常の稼働電流と短回路の欠陥電流を確実に運ぶことができる専用の電弧消し装置があるため,電圧が付いた回路を切り替えるのにのみ使用できますが負荷はありません.開閉操作は,隔離フックを使用して,引くまたはインターロックで丸い穴をプッシュして実行されます動的ロックフックが分離して静的ロックフックと結合する.

特徴:

1高電圧評価:高電圧隔離スイッチは,通常数千ボルトから数十万ボルトまでの高電圧に対応するように設計されています.

2頑丈な構造: 高電圧隔離スイッチは,通常,ポルセランやポリマーなどの電気弧,腐食,および他の形態の損傷に強く抵抗する材料で作られています..

3.アーチスチャート:多くの高電圧隔離スイッチは,電弧によって発生する熱を散布し,スイッチの損傷を防ぐのに役立つアーチスチャートで設計されています.

4. アーススイッチ:一部の高電圧隔離スイッチにはアーススイッチが装備されており,断路の隔離されたセクションをアースすることで追加の安全度を提供します.

5接続装置: 保守作業中にスイッチが偶然閉まるのを防ぐため多くの高電圧隔離スイッチは,すべての安全手順が遵守されるまでスイッチが閉まるのを防止する相互ロックメカニズムを装備しています..

6高電圧隔離スイッチには,ライトやフラグなどの視覚表示も含まれます.スイッチが開いた状態か閉じた状態か明確に示す.

状態:

1高さは1000mを超えない

2.環境気温:最大+40°C;最小:一般エリア -30°C,パラモス -40°C

3.風圧は700Paを超えない. (風速34m/sに対応する)

4地震の強度は8度を超えない.

5労働環境は頻繁に激しい振動がない.

6普通のタイプの隔離器の設置場所は,ガス,煙,化学堆積,塩噴霧霧霧,塵から遠ざかなければなりません.

隔離器の隔離と伝導能力を深刻に影響する他の爆発性および腐食性物質

7汚染防止型隔離器は,重度の汚れた導管エリアに適用されます.しかし,それは爆発物や火を引き起こす物質は,ないはずです.

技術パラメータ:
