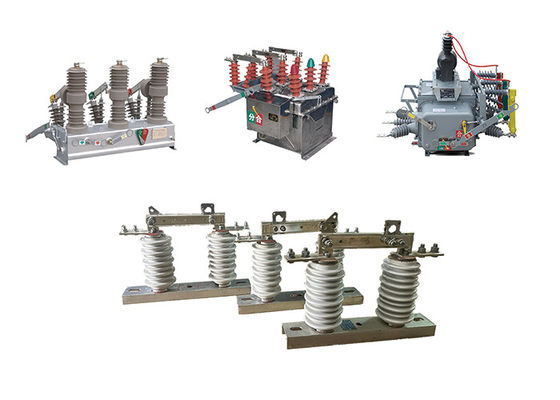

外用脱断スイッチ 1000A グレー色 外用真空断路器で使用
製品説明:
屋外切断スイッチは,電源源から電路を切断するために,高電圧の電源伝送・配送システムで使用され,メンテナンスや修理の目的があります.彼らは電源から回路を隔離するための手段を提供します労働者が電気ショックのリスクなく安全で作業を行うことができます.
外部切断スイッチの操作は,スイッチの刃や接触の開閉を制御する回転するポールを含みます.刃は取り付けられ,取り外されてもよい.このメカニズムは,スイッチの状態を手動で目に見える形で表示できるようにします.
操作者の安全を確保するために,断断スイッチのポールは,通常,ガラス繊維や複合材料などの導電性のない材料で作られています.システム内に存在する高電圧に対する隔離を供給するこの断熱装置は,スイッチを操作する際に操作者を電気ショックから保護します.
屋外切断スイッチは,制御する回路の異なる電圧と電流評価に対応するために,さまざまな設計とサイズで利用できます.屋外 の 場所 の 柱 や 構造 に 装着 する こと が よく あり ます断路器やファイューズなどの他の保護装置と組み合わせると,切断スイッチは,隔離と保護手段を提供することで,電気システムの全体的な安全性と信頼性に貢献します..
特徴:
1隔離: スイッチは,電源システムの単一相を保守または修理目的で隔離するために使用されます.
2高電圧評価:これらのスイッチは,通常数キロボルトから数百キロボルトまでの高電圧レベルに対応するように設計されています.
3手動操作:スイッチはフックスティックまたはレバーを使用して手動で操作されます.操作者はスイッチの安全な操作に訓練されなければならない.
4視覚表示:一部のスイッチには,スイッチが開いているか閉まっているかを示す視覚表示があり,操作者が回路の状態を知ることを容易にする.
5耐久性: これらのスイッチは,極端な温度,湿度,腐食性物質などの厳しい環境条件に耐えられるように設計されています.
6安全性:スイッチは,電源のある部品との偶然接触を防止する隔熱材料などの電気的危険から操作者を保護するための安全性機能で設計されています.
7. コンパクトサイズ: 単相高電圧隔離スイッチは,通常,サイズがコンパクトで,狭いスペースに設置できます.
構造:
1. ポーセラン隔離器体:隔離器体は隔離器の主な構成要素であり,通常高強度ポーセランで作られています.導体と支柱構造との間に電気隔熱を提供するように設計されています必要な形とサイズに 形づくられています
2金属端フィッティング:金属端フィッティングは,隔離体に固定され,隔離器を導体と支柱構造に接続する手段を提供します.通常は,ガルバン製の鋼材または他の耐腐蝕材料で作られています., 簡単に設置するために,裂け目やボール・ソケット・ジョイントなどの特殊な機能で設計されることがあります.
3密封化合物:密封化合物は,隔離体と金属端フィッティングの間の関節を密封するために使用され,水分や汚染物質が隔離器の内部に入ることを防止します.
4ハードウェア:ボルト,ナッツ,ローバーなどのハードウェアが,金属端フィッティングを隔熱体と支柱構造に固定するために使用されます.
固定キャップ: 固定キャップは,金属端フィッティングを腐食や損傷から保護するために使用され,プラスチックまたは他の材料でできることがあります.
5特殊な用途に応じて,ポルセランの高電圧電気隔離器は,隔離壁,弧のスロープ,性能と安全性を向上させるため.
オペレーション:
1 調製:スイッチを操作する前に,電源を消し,電気的危険を防ぐために適切に接地する必要があります.スイッチは損傷または磨損の兆候を確認する必要があります.
2 スイッチを閉じるスイッチを閉めるには,操作者はスイッチハンドルまたは制御レバーを手動または遠隔操作で閉ざされた位置に移動します.これは回路を電源に接続します.電流が回路を通るようにする.
3 スイッチを開ける:スイッチを開けるには,操作者はスイッチハンドルまたは制御レバーを手動または遠隔操作で開いた位置に移動します.これは電源から回路を切り離します.電流の流れを中断する.
4 弧管理スイッチを開けると,接触点の間に電波が発生し,危険でスイッチに損傷を与える可能性があります.スイッチは,アーチスルーやブローアウトコイルなどの装置を装備できる..
5 安全性高電圧切断スイッチの操作者は,電気的危険を防ぐために適切な安全手順に従う必要があります.これは個人保護具を着用したり,チームで作業したり,そしてロックアウト/タグアウトの手順に従って.
適用:
サーキット隔離: 高電圧隔離スイッチは,保守,修理,または試験目的のために高電圧回路のセクションを隔離するために使用されます.スイッチを開けることで,部分がシステムから切断できる作業を安全に行うことができます.
負荷スイッチ: 高電圧隔離スイッチは電流の流れを制御するために負荷スイッチとして使用できます.彼らは,負荷が比較的小さい状況で特に有用であり,断路器やファイズを必要としません.
オーバーヘッド ライン 保護: 高電圧 隔離 スイッチ は,電源 線 に 設置 さ れ て いる こと が よく あり,雷 の 衝撃 や 電気 障害 に 対し て 保護 を 提供 する.線路の一部を隔離することで装置の損傷を防止し,停電のリスクを軽減します.
トランスフォーマー保護: 高電圧隔離スイッチは,故障または過負荷の場合,トランスフォーマーを電気ネットワークから隔離して保護するためにも使用されます.スイッチを開けることで,トランスフォーマーがネットワークから切り離せるトランスフォーマーやその他の機器の損傷を防ぐ.
状態:
1指定区域における最高高度は海面から1000mを超えない.この高度制限は,装置の設置および運用に関連している.
2周囲の気温には一定の制限があります. 最大気温は40°Cを超えてはならないし,最低気温は特定の地域によって異なります. 一般的な地域では,最低温は -30°C以下に下がらないようにパラモスの地域では -40°C以下には下りません
3風圧は700パスカル (Pa) を超えてはならない.これは,風速が約34m/sに相当する.この限界は,機能性や構造的整合性を損なうことなく,機器が風力に耐えるようにする..
4地震の強度は8度を超えてはならない.これは,機器が損傷を受けずに耐えることができる最大地震の強さを指します.地震 の 強さ を 測定 する 特定の 尺度 は,地域 や 国 に 依存 し て い ます..
5労働環境は,頻繁な激しい振動から自由であるべきである.この要求は,機器が通常の作業条件下で安定して動作することを保証する.過剰な振動 は 隔離器 の 性能 や 寿命 に 影響 する.
6通常型隔離装置は,ガス,煙,化学沉積物,塩噴霧霧,塵,その他の爆発性または腐食性物質から遠ざける場所に設置すべきである.これらの材料は,隔離器の隔離と伝導能力に悪影響を及ぼす可能性があります.性能と安全性を損なう可能性があります.
7汚染防止型隔離器は,深刻な汚染のある地域で使用するように設計されています.しかし,そのような地域でも,爆発物や火事を引き起こす物質が存在しないことこの要求は,環境の厳しい条件にもかかわらず,隔離器が安全で機能し続けることを保証します.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定位電圧 | kV | 12 | |||||||||
| 2 | 定位電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | A について | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 1250 | |||||||||||
| 3 | 4s 短時間耐電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 80 | |||||||||||
| 4 | 定位隔熱レベル | 雷波 抵抗電圧 (ピーク) | 極から地球へ (ポジティブとネガティブ) |
kV | 75 | |||||||
| 骨折 (ポジティブとネガティブ) |
85 | |||||||||||
| 工業用周波数 抵抗電圧 (一分) (実価) |
乾燥試験/湿度試験 | 極から地球へ | 42 (乾燥した) 34 (湿) |
|||||||||
| 骨折 | 48 (乾燥) | |||||||||||
| 48 (乾燥) | ||||||||||||
| 48 (乾燥) 40 (湿) |
||||||||||||
| 5 | 主回路抵抗 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | メカニカルライフタイム | 時数 | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
