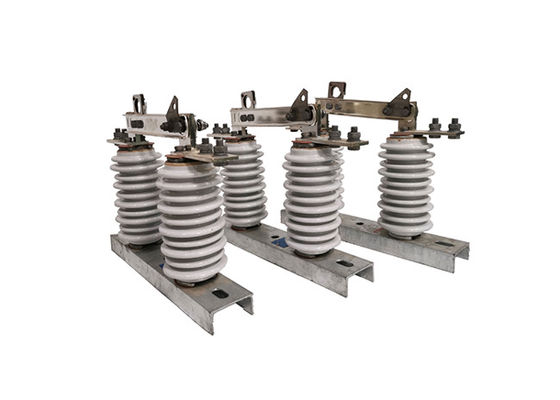

外部切断スイッチ GW9-10/630A DC 高電圧電気隔離ポルセラン切断スイッチ
製品説明:
GW9-10/630外部切断スイッチ電源伝送・配送システムで,電源網の一部を保守・修理作業のために隔離するために使用される電気機器の部品です.通常,高電圧電源線やサブステーションに設置され,ネットワークの特定の部分への電力の流れを切り離すのに使用されます..
オペレーション:
GW9-10/630外部切断スイッチ常勤の隔離距離を確保するために,電導部分と底部を隔離装置を用いて分離し,電導部分,隔離装置,底部を統合スイッチ装置として固定する.オープンポジションにあるとき正常な動作電圧に耐えるために,見える隙間と適切な断裂隔離距離があります.通常の稼働電流と短回路の欠陥電流を確実に運ぶことができる専用の電弧消し装置があるため,電圧が付いた回路を切り替えるのにのみ使用できますが負荷はありません.開閉操作は,隔離フックを使用して,引くまたはインターロックで丸い穴をプッシュして実行されます動的ロックフックが分離して静的ロックフックと結合する.
適用:
GW9-10/630屋外断線スイッチは,上空電源配線の操作と保守に使用されます.これらの電線 は 高電圧 の 電気を 長距離 に 運び,通常 高い 金属 の 塔 や 柱 に 設置 さ れ て い ます.
空中送電線の整備や修理を行うには 作業が行われている線路の部分を隔離する必要がありますこのとき,高電圧の屋外切断スイッチが切断器が各端に設置され,切断器は他の部分から切り離されます.
例えば,修理スタッフが 空中電信線の電導線の損傷した部分を交換する必要がある場合彼らは最初に作業されるセクションの両端の高電圧の屋外切断スイッチを開きますこの線路は線路の他の部分から隔離され,修理作業が安全に行われます.
修理作業が完了すると,スイッチを閉めることで,修理された線路に電力を戻すことができます.また,スイッチは,ルーティンメンテナンスや検査中にラインのセクションを隔離するために使用することができます障害や緊急事態の場合
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定位電圧 | kV | 12 | |||||||||
| 2 | 定位電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | A について | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 1250 | |||||||||||
| 3 | 4s 短時間耐電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 80 | |||||||||||
| 4 | 定位隔熱レベル | 雷波 抵抗電圧 (ピーク) | 極から地球へ (ポジティブとネガティブ) |
kV | 75 | |||||||
| 骨折 (ポジティブとネガティブ) |
85 | |||||||||||
| 工業用周波数 抵抗電圧 (一分) (実価) |
乾燥試験/湿度試験 | 極から地球へ | 42 (乾燥した) 34 (湿) |
|||||||||
| 骨折 | 48 (乾燥) | |||||||||||
| 48 (乾燥) | ||||||||||||
| 48 (乾燥) 40 (湿) |
||||||||||||
| 5 | 主回路抵抗 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | メカニカルライフタイム | 時数 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
